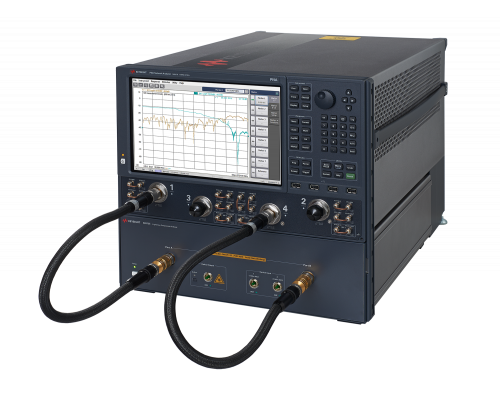

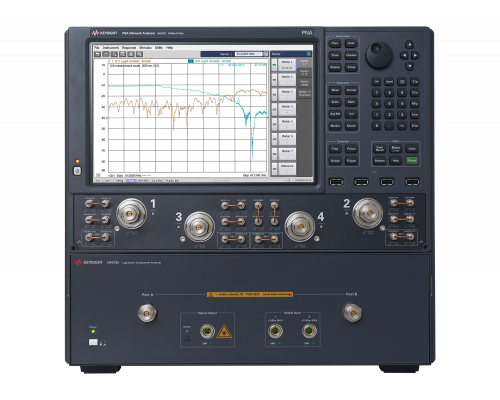

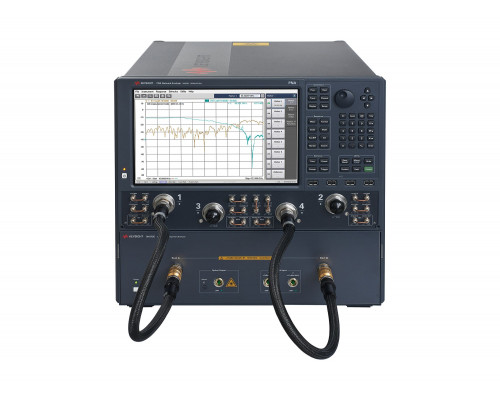

Анализаторы одномодовых оптических компонентов N4373E ( до 43,5 ГГц/ 50 ГГц/ 67 ГГц )

N4373E Анализаторы одномодовых оптических компонентов, 43,5, 50 и 67 ГГц

– Погрешность измерения абсолютной частотной характеристики

– < ±0,9 дБ (эл.) на частоте 50 ГГц (тип.)

– < ±1,3 дБ (эл.) на частоте 67 ГГц (тип.)

– Погрешность измерения относительной частотной характеристики

– < ±0,5 дБ (эл.) на частоте 50 ГГц (тип.)

– < ±1,3 дБ (эл.) на частоте 67 ГГц (тип.)

– Уровень собственных шумов

– < –59 дБ (Вт/А) для электрооптических измерений на частоте 67 ГГц

– < –55 дБ (А/Вт) для оптоэлектронных измерений на частоте 67 ГГц

Анализатор оптических компонентов N4373E построен на основе 2- или 4-портового векторного анализатора цепей N5224A/B, N5225A/B или N5227A/B компании Keysight. Этот анализатор оптических компонентов является оптимальным решением для тестирования электрооптических компонентов в диапазоне частот до 67 ГГц. Он идеально подходит для выполнения измерений параметров электрооптических компонентов, используемых в системах когерентной передачи данных со скоростями 40 Гбит/с, 100 Гбит/с, 400 Гбит/с и 1 Тбит/с, а также для проведения испытаний в приложениях, использующих технологию передачи радиочастотных сигналов по оптоволокну (Radio over Fiber, RoF), а также для использования в аэрокосмической и оборонной отраслях.

Анализатор N4373E обеспечивает прослеживаемость результатов измерений до международных эталонов и гарантированные технические характеристики при выполнении электрооптических измерений чувствительности и S-параметров в законченном решении. В сочетании с комплектом электронной калибровки N4694A прибор обеспечивает быструю настройку испытаний, что дает возможность пользователю сосредоточиться на разработке компонентов.

Быстрая и удобная настройка измерений позволяет существенно повысить производительность тестирования, поскольку обычно требующая значительных временных затрат процедура электронной калибровки автоматизирована, а выполняемая оператором оптическая калибровка больше не требуется.

Свойства

– Встроенный измеритель оптической мощности для тестирования уровня мощности передатчика

– Дистанционное управление с использованием команд SCPI

– Оптический выход с сохранением состояния поляризации для надёжного тестирования модуляторов

– Уровень выходной мощности оптического передатчика, устанавливаемый пользователем, для адаптации к условиям тестирования проверяемого устройства

Преимущества

– Обеспечение надёжности разработки с помощью полного набора быстрых и точных измерений

– Сокращение времени от начала разработки продукта до его выхода на рынок за счёт быстрого цикла тестирования

– Защита инвестиций, обеспечиваемая гибкими возможностями добавления и изменения опций и диапазона длин волн

– Повышение производительности измерений с помощью интуитивнопонятного и мощного интерфейса пользователя и измерений, инициируемых нажатием одной клавиши

– Уверенность в результатах и удобство проведения анализа с помощью встроенных инструментов сглаживания и интерполяции

– Продолжительное время безотказной работы, обеспечиваемое сервисными центрами, расположенными по всему миру

– Удобная пересылка данных с возможностью подключения к ПК по локальной сети LAN или шине USB

– Оптимальное использование времени с помощью программируемой автоматизации
