Анализаторы оптических компонентов N4375E/N4376E ( до 26,5 ГГц )

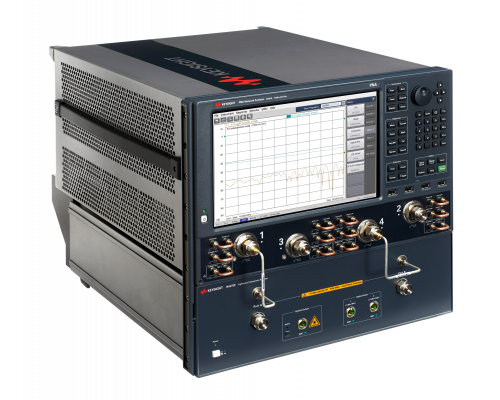

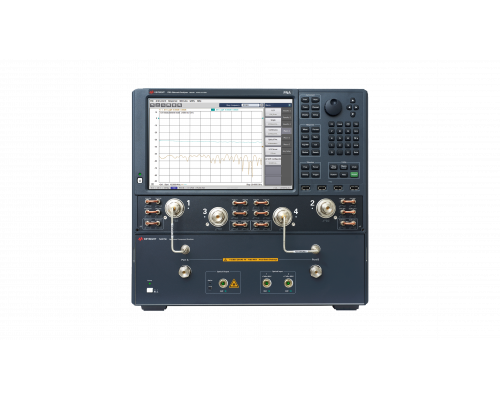

N4375E Анализатор одномодовых оптических компонентов, 26,5 ГГц

Одномодовый анализатор оптических компонентов N4375E основан на анализаторе цепей серии N5222B в 2- или 4-портовой конфигурации. Он является идеальным решением для измерения параметров электрооптических компонентов до 26,5 ГГц, а также проведения испытаний в приложениях с использованием технологии “радио по волокну” (RoF - Radio over Fiber) и в приложениях аэрокосмической и оборонной промышленности.

N4375E соответствует международным стандартам, как и N4373E. Многомодовую версию анализатора оптических компонентов также можно заказать под номером N4376E, обеспечивая определенные условия оптического возбуждения для наилучшей повторяемости результатов.

Типовые тестируемые параметры:

– Абсолютная чувствительность и относительная чувствительность

– Частота отсечки (3 дБ)

– Параметры отражения и неравномерность усиления

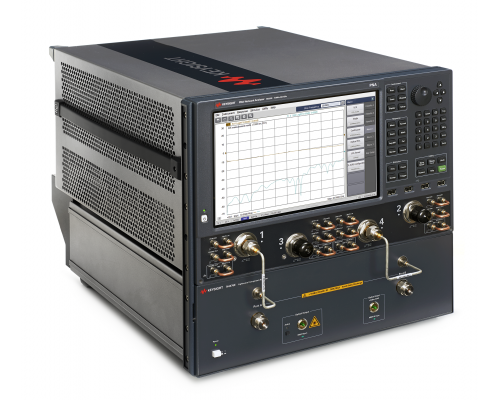

N4376E Анализатор многомодовых оптических компонентов, 850 нм, 26,5 ГГц

Анализатор многомодовых оптических компонентов N4376E работает на длине волны 850 нм для определения параметров коротковолновых электрооптических компонентов систем стандартов 10 GbE, Fibre Channel FCx8, FCx10 и FCx16, работающих в диапазоне частот модуляции до 26,5 ГГц. N4376E также поддерживает тестирование передатчиков и приёмников для сверхбыстродействующих оптических компьютеров или объединительных плат серверов и оптических соединений между микросхемами в быстродействующих компьютерах и серверах. За счёт полностью новой конструкции оптического устройства подключения и архитектуры коммутации ВЧ-сигналов анализатор N4376E вместе с последним семейством анализаторов цепей PNA гарантирует превосходное качество измерений электрооптических параметров. Кроме того, новая уникальная концепция калибровки значительно сокращает время от момента включения питания анализатора до проведения первого калиброванного измерения. Это повышает производительность как при проведении НИОКР, так и на производственном участке.

Многомодовые измерения являются обычно намного более требовательными к повторяемости и стабильности результатов, чем одномодовые измерения. Хорошо определённые и стабильные условия запуска повышают повторяемость измерений. N4376E использует типовые многомодовые условия запуска, определённые в соответствии с требованиями стандарта IEEE 802.3ae, результатом чего являются применимые реалистичные и повторяемые результаты тестирования.
