Перестраиваемые лазерные источники N771xA/81950A/81663A/8165xA
Компактные модули перестраиваемых лазерных источников 81950A
– Бесшовное перекрытие полосы длин волн: новые опции 3xx устраняют промежуток между длинами волн каналов L-диапазонов
– Гибкие возможности по конфигурированию каналов L-диапазонов длин волн
– Возможность настройки на любую сетку длин волн (ITU-T 100 ГГц, 50 ГГц, 25 ГГц или на сетку с произвольным интервалом)
– Узкая спектральная линия излучения лазера (менее 100 кГц) и возможность настройки сетки смещения (более ±6 ГГц с разрешением 1 МГц) идеально подходят для тестирования когерентных смесителей и оптических сигналов с новыми сложными форматами модуляции
– Высокий уровень выходной мощности до +15 дБм с диапазоном регулировки мощности 6 дБ
– Выход оснащён оптоволокном с уменьшенным светопоглощением и сохраняющим состояние поляризации излучения
Компактный перестраиваемый лазерный источник 81950A компании Keysight Technologies обеспечивает ступенчатую перестройку для установки частот каналов в пределах любой сетки длин волн в L-диапазоне. За счёт высокой выходной мощности до +15 дБм, узкой спектральной линии 100 кГц и возможности точной настройки сетки смещения 81950A является универсальным источником для реалистичной загрузки новейших систем передачи данных. С опцией 310 лазерный источник 81950A обеспечивает перекрытие д. С опцией 301 источник 81950A обеспечивает перекрытие длин волн L-диапазона: от 1570,01 до 1611,76 нм (от 190,95 до 186,00 ТГц). Как и другие перестраиваемые лазерные источники компании Keysight, 81950A можно настраивать на любую длину волны в пределах установленного диапазона длин волн. В этом случае очень ценным качеством является совместимость по кодам с существующими испытательными установками на основе компактных и полноразмерных перестраиваемых лазеров компании Keysight. При использовании в качестве нагрузки систем передачи данных наиболее предпочтительным решением может быть настройка сетки лазеров как системных передатчиков путем простого изменения индекса канала. Сетка канала настраивается под стандартную частотную сетку ITU-T с интервалом, например, 50 ГГц или под сетку с произвольным интервалом. Аналогичным образом настраивается нулевая частота (базовый канал) выбранной сетки. Диапазон точной настройки 12 ГГц (±6 ГГц) позволяет осуществлять расстройку частоты с разрешением 1 МГц.

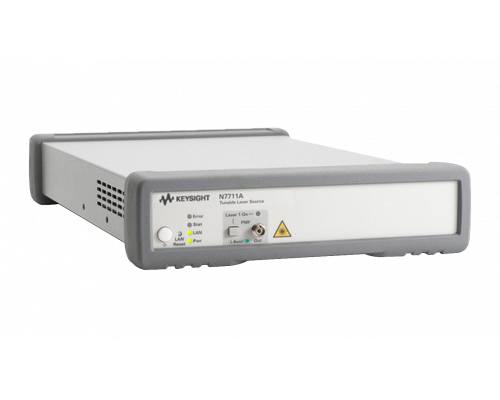

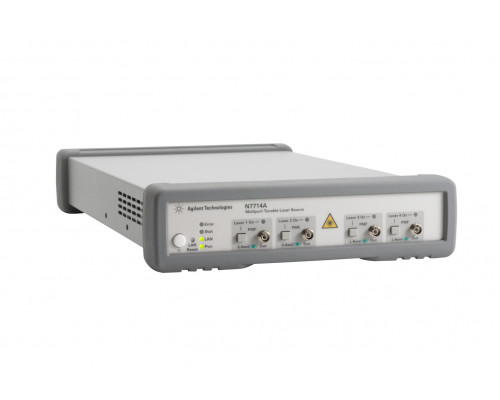

Перестраиваемые лазерные источники N7711A/14A
– Компактный формат прибора с одним или четырьмя портами с шириной в половину стандартной 19-дюймовой приборной стойки и высотой 1U
– Гибкие возможности по конфигурированию каналов L-диапазонов длин волн (N7714A)
– Возможность настройки на любую сетку длин волн (ITU-T 100 ГГц, 50 ГГц, 25 ГГц или на сетку с произвольным интервалом) или использования установки длины волны без применения сетки
– Узкая спектральная линия излучения лазера менее 100 кГц и возможность настройки сетки смещения более ±6 ГГц идеально подходят для тестирования когерентных смесителей и оптических сигналов с новыми сложными форматами модуляции
– Уровень выходной мощности до +15 дБм с диапазоном регулировки мощности 6 дБ
– Выход оснащён оптоволокном с уменьшенным светопоглощением и сохраняющим состояние поляризации излучения.
Перестраиваемые лазеры N7711A и N7714A являются, соответственно, однопортовыми и четырехпортовыми источниками, доступными для или L-диапазонов длин волн. Узкая спектральная линия и возможность точной настройки сетки смещения позволяют обеспечить реалистичную загрузку новейших систем передачи. N7711A и N7714A - лазерные источники со ступенчатой перестройкой в пределах любой сетки частот в L-диапазоне (от 1570,01 до 1608,76 нм; от 190,95 до 186,35 ТГц).
Уровень выходной мощности до +15 дБм и ширина спектральной линии
менее 100 кГц обеспечивают возможность имитации современных
передатчиков с мультиплексированием по длине волны повышенной
плотности (DWDM). При необходимости пользователь может активировать
подавление вынужденного рассеяния Мандельштама-Бриллюэна (ВРМБ).

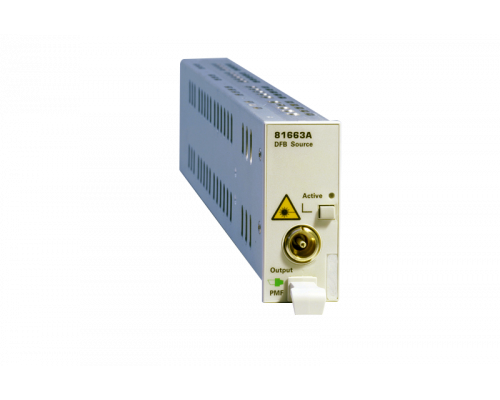

81663A Модуль лазерного источника с распределенной обратной связью
– Центральные длины волн: 1310 нм, 1490 нм, 1510 нм, 1550 нм, 1625 нм
– Высокая выходная мощность оптического излучения: +13 дБм
– Нестабильность длины волны: ±0,002 нм
– Возможность точной подстройки: ± 500 пм
– Нестабильность уровня мощности: 0,003 дБ
Модули лазерных источников с распределённой обратной связью высокой мощности 81663A наилучшим образом подходят для тестирования с несколькими фиксированными длинами волн, таких как тестирование компонентов пассивных оптических сетей (PON). Они обеспечивают уровень выходной мощности +13 дБм, чтобы преодолеть потери мощности, имеющиеся в современных испытательных системах. Превосходная стабильность уровня выходной мощности и длины волны являются ключевыми для точных измерений вносимых потерь и поляризационно-зависимых потерь на длинах волн сетей PON.
8165xA Модули лазеров с резонатором Фабри-Перо
– Одномодовое оптоволокно с длиной волны 1310, 1550 или 1310/1550 нм и многомодовое с длиной волны 850 нм
– Выходная мощность 20 мВт
– Превосходные значения нестабильности уровня мощности в режиме непрерывного излучения < ±0,005 дБ (15 мин.)
– Тестирование на стабильность коммутационных шнуров, ответвителей и соединителей
Модули лазеров с резонатором Фабри-Перо, доступные в виде одно- и двухволновых источников, нечувствительны к обратным отражениям, а также стабилизированы для применения в приложениях с кратковременным и долговременным режимом работы.
Гибкое конфигурирование
Лазерные источники с резонатором Фабри-Перо 8165xA представляют собой семейство съемных модулей для оптической испытательной платформы компании Keysight и обеспечивают идеальное определение параметров мощности и потерь оптических компонентов и волокон с длинами волн 850 нм, 1310 нм и 1550 нм, в основном применяемых в системах оптической связи, включая современную технологию сетей с доведением оптического кабеля до оборудования пользователя (FTTH - Fiber To The Home) и приложения короткой досягаемости (short-reach), такие как Fibre Channel и Gigabit Ethernet.
Идеальное решение для измерения вносимых, обратных и поляризационно-зависимых потерь
Лазерный источник с резонатором Фабри-Перо в сочетании с широким рядом измерителей мощности (или оптических головок) образует базовую испытательную установку для определения параметров вносимых потерь. Функциональность измерителя мощности и удобная передняя панель позволяют немедленно отображать результаты измерения вносимых потерь. Модуль для измерения обратных потерь 8161xA может использовать внешний лазерный источник, например, лазер с резонатором Фабри-Перо для подготовки к проведению измерений обратных потерь. Добавление контроллера поляризации 8169A или N7785B позволяет проводить испытания поляризационных свойств оптических компонентов.
Источник с длиной волны 850 нм
Для длины волны 850 нм предлагается специальный модуль 81655A с
опцией E03 с многомодовым выходом 50/125 мкм.
