Измерители оптической мощности N7747A/8A, N7744C/45C, 8163xA/B, 8162xB
Высокочувствительные измерители оптической мощности N7747A и N7748A
– Пределы измерения уровня мощности: от -110 дБм до +10 дБм
– Диапазон длин волн: от 800 нм до 1700 нм
– Поляризационная зависимость: <±0,005 дБ
– Линейность: <±0,015 дБ, <±0,005 дБ в переделах размаха 10 дБ
– Уровень шума: < 0,1 пВт (размах)
– Память для регистрации данных: 2 буфера для хранения выборок объемом 1Mвыб на каждый канал
– Выход аналогового напряжения: полоса от 5,0 кГц до 300 Гц
Измерители мощности N7747A (2 канала) и N7748A (4 канала) обладают высочайшей чувствительностью - измерение уровня мощности доступно со значения –110 дБм, и, соответственно, низким уровнем шумов и высокой стабильностью для высокоточных измерений и наблюдения слабых сигналов и малых изменений сигнала. Это поддерживается высокой относительной точностью измерения мощности с низкой поляризационной зависимостью и низкой спектральной неравномерностью. Высокая чувствительность вместе с 9 диапазонами мощности, разнесенными на 10 дБ, обеспечивают очень широкий динамический диапазон с превосходной линейностью.
Эти приборы объединяют в себе гарантированные оптические характеристики модулей измерителей мощности 81634B с большим объёмом памяти, высокой скоростью передачи данных и малым размером платформы серии N77. Теперь 8 высокочувствительных измерителей оптической мощности размещены в блоке размером 1U. Оптические соединенния осуществляются с помощью взаимозаменяемой системы сопряжения соединителей серии 81000xI, что позволяет легко адаптировать прибор к различным типам соединителей для подключения оптоволокна. Каждый оптический порт имеет 2 буфера памяти, каждый из которых способен регистрировать до 1 Mвыб данных. Возможность выгрузки данных из одного буфера в то время, как другой записывает результаты измерений, позволяет осуществлять непрерывный контроль на длительных промежутках времени, различая слабые изменения сигнала. Эти приборы оснащены интерфейсами USB, LAN и GPIB для управления посредством набора команд SCPI. Также могут быть использованы обновленные версии приложения N77xx Viewer и драйвера 816x VXI Plug&Play.

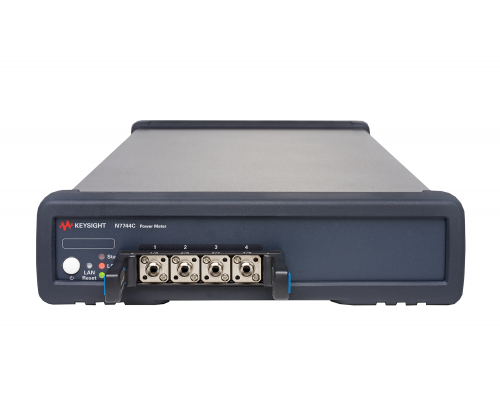

Многопортовые измерители оптической мощности N7744C и N7745C
– Патентованная 4-портовая система сопряжения оптических соединителей для подключения соединителей типа FC, SC, LC, MU и оголенного волокна (без покрытия)
– Запоминание до 1 миллиона значений мощности на канал для получения высокой скорости сбора и передачи данных при измерениях
– Короткое минимальное время усреднения 1 мкс обеспечивает высокое разрешение по времени и измерения быстро изменяющихся уровней мощности
– Интерфейсы LAN, USB и GPIB для программирования прибора
– Широкий динамический диапазон и диапазон частот для точных высокоскоростных измерений без искажений спектра
– Совместимость по програмным кодам с платформой системы для оптических измерений компании Keysight
До восьми каналов измерителя мощности в небольшом корпусе
Оптические измерители мощности N7744C и N7745C компании Keysight с 4 или 8 каналами для подключения измерителей мощности позволяют повысить объём выпуска продукции.
Измерители оптической мощности 8163xA/B и 8162xB
– Полный диапазон длин волн от 450 до 1800 нм
– Низкая погрешность измерений ≤ ± 0,8% при нормальных условиях
– Низкие поляризационно-зависимые потери ≤ ± 0,005 дБ для поляризационно-чувствительных испытаний
– Широкий динамический диапазон 55 дБ при измерениях с одним циклом свипирования
– Измерения высоких уровней мощности до +40 дБм
– Поддержка тестирования большого числа каналов с использованием двухканального измерителя мощности
– Поддержка приложений с оголенным оптоволокном и открытым лучом с использованием детектора 5 мм
– Синхронные измерения с помощью лазерного источника или внешней модуляции
Широкий ряд оптических измерителей мощности и оптических головок
Приборы для измерения мощности доступны в двух форматах: автономные модули измериетелей мощности с соединителем на передней панели для подключения оптоволокна и внешние головки для измерения мощности, которые соединяются с базовым блоком с помощью интерфейсных модулей 81618A или 81619A (двухканальный), обеспечивая гибкие возможности размещения головок при подключении. Устройства для измерения мощности внешних лучей с большим детектором диаметром 5 мм используются во многих оптических конфигурациях. Гибкая система сопряжения соединителей позволяет использовать один и тот же прибор со множеством различных типов оптических соединителей.
Критерии выбора оптических измерителей мощности
Измерители оптической мощности

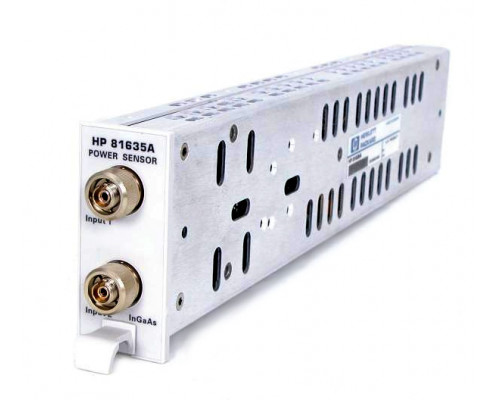

– 81635A: двухканальный измеритель, наименьшая стоимость
– 81634B: самый точный измеритель, наивысшая чувствительность
– 81636B: быстрый измеритель мощности, 100 Квыб, усреднение 25 мкс, наиболее широкий динамический диапазон при регистрации данных
– 81630B: измеритель для наиболее высокого уровня мощности
Оптические головки для измерения мощности
– 81623B: головка общего назначения на основе Ge, характеристики также нормируются для 850 нм
– 81624B: головка на основе InGaAs, наивысшая точность
– 81626B: головка на основе InGaAs, высокая мощность и высокая относительная точность
– 81628B: головка на основе InGaAs со светомерным шаром, самая высокая мощность и точность на больших уровнях мощности
Таблица по выбору измерителей оптической мощности
| Головки измерителей мощности | 81623B | 81623B C01/C85 | 81623B E01 | 81624B | 81624B C01 | 81624B C01 | 81626B C01 | 81628B |
| Чувствительный элемент приемника | Ge, 5 мм | Ge, 5 мм | Si, 5 мм | InGaAs, 5 мм | InGaAs, 5 мм | InGaAs, 5 мм | InGaAs, 5 мм | Светомерный шар |
| Диапазон длин волн (нм) | 750-1800 | 750-1800 | 450-1020 | 800-1700 | 850-1700 | 850-1650 | 850-1650 | 850-1700 |
| Пределы измерения мощности (дБм) | –80 - +10 | –80 - +10 | –90 - +10 | –90 - +10 | –90 - +10 | –70 - +27 | –70 - +27 | –60 - +40 |
| Погрешность при н.у. | ±2,2% | ±1,7% / ±2,2% | ±2,2% | ±2,2% | ±1,5% | ±3,0% | ±2,5% | ±3,0% |
| Относительная погрешность вследствие поляризации (тип.) | < ±0,005 дБ | < ±0,005 дБ | < ±0,005 дБ | < ±0,002 дБ | < ±0,002 дБ | < ±0,002 дБ | < ±0,002 дБ | < ±0,006 дБ |
| Относительная погрешность (спектральная неравномерность) (тип.) | < ±0,003 дБ | < ±0,003 дБ | < ±0,003 дБ | ±0,002 дБ | ±0,002 дБ | ±0,002 дБ | ±0,002 дБ | ±0,02 дБ |
| Обратные потери (тип.) | > 55 дБ | > 55 дБ | > 56 дБ | 60 дБ | 60 дБ | > 45 дБ | > 47 дБ | > 75 дБ |
| Время усреднения (мин.) | 100 мкс | 100 мкс | 100 мкс | 100 мкс | 100 мкс | 100 мкс | 100 мкс | 100 мкс |
| Аналоговый выход | Да | Да | Да | Да | Да | Да | Да | Да |
| Модули измерителей мощности | 81630B | 81634B | 81635A | 81636B | N7744С | N7745С | N7747A | N7748A |
| Чувствительный элемент приемника | InGaAs | InGaAs | InGaAs | InGaAs | InGaAs | InGaAs | InGaAs | InGaAs |
| Количество каналов | 1 | 1 | 2 | 1 | 4 | 8 | 2 | 4 |
| Диаметр сердцевины волокна | до 100 мкм | до 100 мкм | до 62,5 мкм | до 62,5 мкм | 62,5 мкм | 62,5 мкм | до 100 мкм | до 100 мкм |
| Диапазон длин волн (нм) | 970 - 1650 | 800 - 1700 | 800 - 1650 | 1250 - 1640 | 1250 - 1650 | 1250 - 1650 | 1250 - 1650 | 1250 - 1650 |
| Пределы измерения мощности (дБм) | –70 - +28 | –110 - +10 | –80 - +10 | –80 - +10 | –80 - +10 | –80 - +10 | –110 - +10 | –10 - +10 |
| Погрешность при н.у. | ±3,0% | ±2,5% | ±3,5% | ±3,0% | ±2,5% | ±2,5% | ±2,5% | ±2,5% |
| Относительная погрешность вследствие поляризации (дБ) | < ±0,01 | < ±0,005 | Тип. < ±0,015 | Тип. < ±0,015 | Тип. < ±0,01 | Тип. < ±0,01 | < ±0,005 | < ±0,005 |
| Относительная погрешность (спектральная неравномерность) (дБ) | < ±0,005 | < ±0,005 | Тип. < ±0,015 | Тип. < ±0,015 | Тип. < ±0,01 | Тип. < ±0,01 | < ±0,005 | < ±0,005 |
| Память/канал | 20 квыб | 20 квыб | 20 квыб | 100 квыб | 2 х 1 Мвыб | 2 х 1 Мвыб | 2 х 1 Мвыб | 2 х 1 Мвыб |
| Время усреднения (мин.) | 100 мкс | 100 мкс | 100 мкс | 25 мкс | 1 мкс | 1 мкс | 100 мкс | 100 мкс |
| Аналоговый выход | Да | Да | Нет | Да | Нет | Нет | Да | Да |
Измерения быстро изменяющихся уровней оптической мощности с помощью многопортового измерителя оптической мощности серии N77xx
Измерения изменений уровня мощности оптических сигналов для
определения значений времени переключения в волоконно-оптических
сетях связи или наблюдения переходных флуктуаций, связанных с
перемещением оптоволокна или реконфигурации сети, выходят за
пределы возможностей большинства измерителей оптической мощности.
Такие приборы обычно разрабатываются для калиброванных
измерений уровней оптической мощности, которые являются
постоянными или изменяются синхронно с другими приборами.
Для основных измерений параметров сигналов, изменяющихся во
времени, типовые значения частоты дискретизации 10 кГц, ёмкости
хранения данных 100000 выборок, а также скорости передачи данных
к контроллеру часто недостаточны. Поэтому вместо измерителей
оптической мощности в стандартах использовались и описывались
альтернативные установки, включающие быстродействующий
оптоэлектронный преобразователь и осциллограф. Из-за этого часто приходится жертвовать калибровкой уровня оптической мощности,
привлекать дополнительные усилия для интеграции системы,
и, вероятно, использовать осциллограф с избыточной полосой
пропускания. Характеристики измерителей оптической мощности
N7744С (4-портовый) и N7745С (8-портовый), реализованных в виде
компактных автономных программируемых приборов, используемых
вместе с управляющим компьютером, позволяют выполнять подобные
измерения. Данные измерители мощности точно регистрируют
уровень оптической мощности с выбираемой частотой дискретизации
до 1 МГц, запоминая до 2 миллионов выборок на порт, и
обеспечивают быструю передачу данных через интерфейсы USB или
LAN, а также поддерживают проведение измерений одновременно
с передачей данных для непрерывного контроля уровня мощности.
Новые высокочувствительные измерители мощности N7747A и
N7748A отличаются более узкой полосой пропускания. Из-за этого
частота дискретизации уменьшается до 10 Квыб/с, но обеспечивается
более низкий уровень шума и возможность измерения более слабых
сигналов. Эти приборы прекрасно подходят для измерения быстро
изменяющихся переходных помех.
