Приборы для анализа и контроля поляризации N778xC/B

N7781C Анализатор поляризации

N7781C - компактный высокоскоростной анализатор поляризации, который обеспечивает исчерпывающие возможности для анализа поляризационных свойств оптических сигналов, включая представление состояния поляризации (State of Polarization - SOP) на сфере Пуанкаре (параметры Стокса). Встроенные алгоритмы вместе со встроенными калибровочными данными гарантируют работу с очень высокой точностью в широкой полосе длин волн.

Благодаря своей способности проводить измерения в реальном времени (1 Мвыб/с) этот прибор наилучшим образом подходит для анализа разрушенных и флуктуирующих сигналов, а также для решения задач управления, требующих учёта информации о поляризации в реальном времени.

N7782B Анализатор коэффициента затухания поляризации

Серия анализаторов коэффициента затухания поляризации (PER) N7782B компании Keysight разработана для высокоскоростного тестирования с высокой точностью коэффициента затухания поляризации (PER) в волокнах, поддерживающих поляризацию. Поляриметрический принцип измерений гарантирует получение надежных результатов измерения значений PER до 50 дБ.

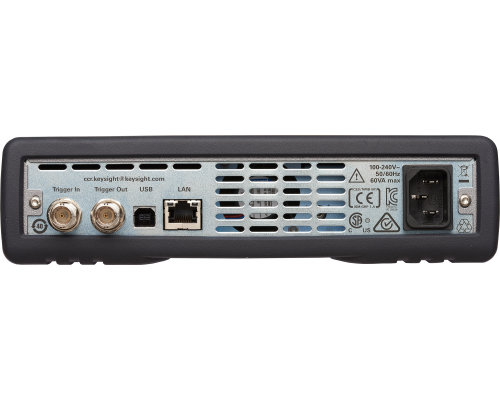

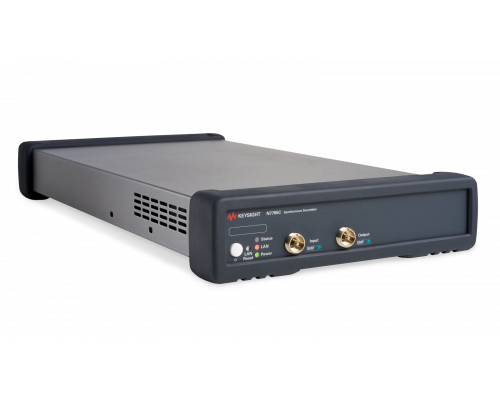

N7785C Синхронный скремблер

Синхронный скремблер N7785С обеспечивает быстрое переключение состояний поляризации в ответ на внутренний или внешний сигнал запуска. Это позволяет имитировать оптические сети, в которых требуется частое переключение состояний поляризации сигнала случайным образом за несколько микросекунд, например, при тестировании петли рециркуляции. Состояние поляризации быстро переключается, а затем поддерживается в течение заданного времени, пока опять не переключится в новое состояние поляризации. Выходное состояние поляризации контролируется, но не определяется N7785С, и будет изменено, если изменится входное состояния поляризации. Выходное состояние поляризации может быть настроено в соответствии с требуемым внешним условием, например, для обеспечения максимального прохождения сигнала через поляризатор.

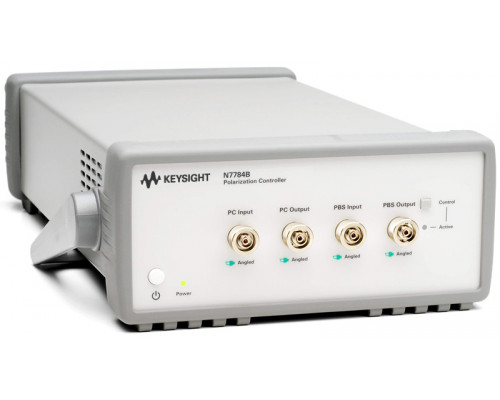

N7784B Контроллер поляризации

Контроллер поляризации N7784B обеспечивает выравнивание и быструю стабилизацию состояния поляризации (SOP) в волокне, сохраняющим состояние поляризации (PMF), или по отношению к внешнему условию, за счет добавления аналоговой обратной связи и тракта поляризатора к базовой конфигурации N7785B.

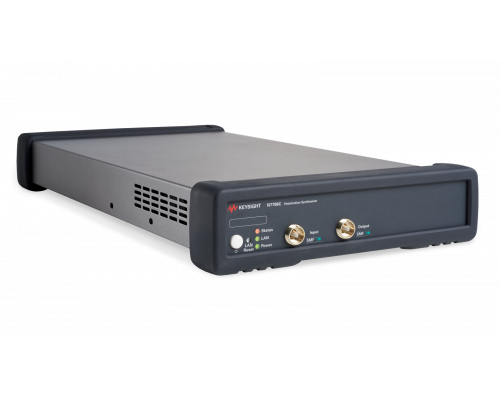

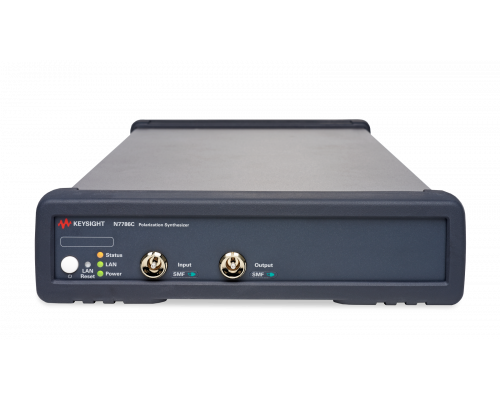

N7786C Синтезатор поляризации

Синтезатор поляризации N7786C включает внутренний контроль состояний поляризации и обратную связь через ответвитель для определённой установки и поддержания выбранных состояний или последовательностей поляризации, что позволяет генерировать последовательности с выбранной относительной ориентацией состояния поляризации. Это часто используется для анализа компонентов на основе метода матриц Мюллера или матриц Джонса. Уникально быстрое переключение дает возможность проводить новые измерения спектральных характеристик поляризационнозависимых потерь за один цикл свипирования с помощью ПО N7700A, что устраняет чувствительность к стабильности условий окружающей среды и минимизирует время измерений. Анализ этих результатов в спектре передачи основных осей устройства (таких как TE и TM) осуществляется таким же образом. Контроль и регистрация выходного состояния поляризации в реальном времени позволяет проводить точные вычисления, в том числе зависимость состояния поляризации от длины волны.

N7788C Анализатор оптических компонентов

Компания Keysight расширяет границы измерений параметров оптических компонентов благодаря анализатору N7788C. Применяемая в нем патентованная технология сравнима с хорошо известным методом анализа собственных значений матриц Джонса, который является стандартным методом измерения поляризационной модовой дисперсии или дифференциальной групповой задержки оптических устройств. По сравнению с методом анализа собственных значений матриц Джонса новая технология Keysight обеспечивает ряд преимуществ:

Полный набор параметров:

– Дифференциальная групповая задержка (DGD)/поляризационная модовая дисперсия (PMD)/поляризационно-зависимые потери (PDL)/ поляризационная модовая дисперсия 2-го порядка

– Мощность/потери, потери ТЕ- и ТМ-мод

– Основные состояния поляризации (PSP)

– Матрицы Джонса и Мюллера

Для измерения этих параметров анализатор N7788C используется совместно с перестраиваемым лазером компании Keysight, таким как 81600B или 81960A, в режиме непрерывного свипирования, а управление обеспечивается с помощью пакета Polarization Navigator из набора программного обеспечения N7700A Photonic Application Suite. Кроме того, N7788С имеет полный набор тех же функций анализа, что и N7781С.
