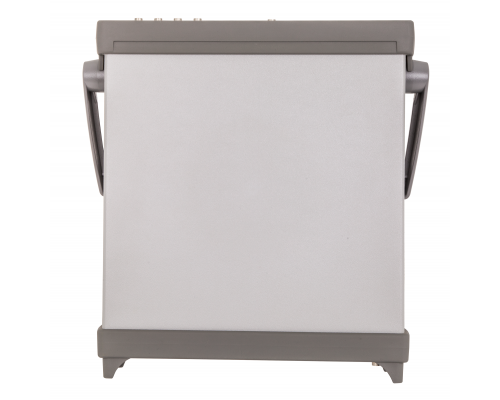

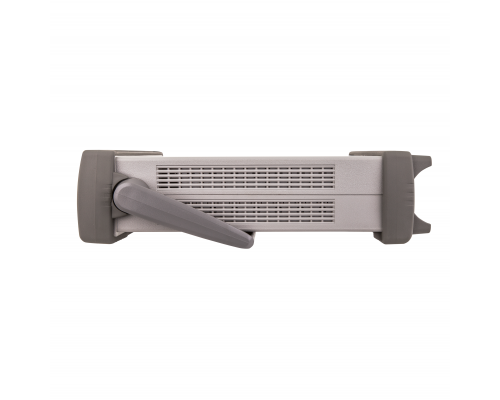

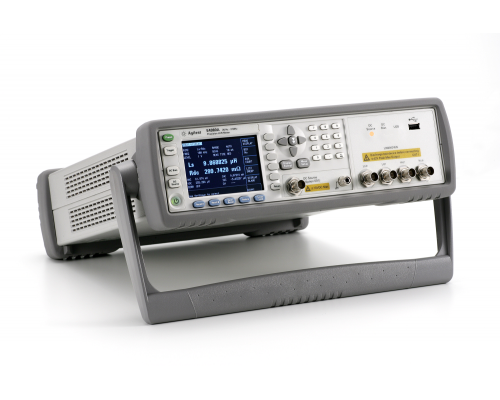

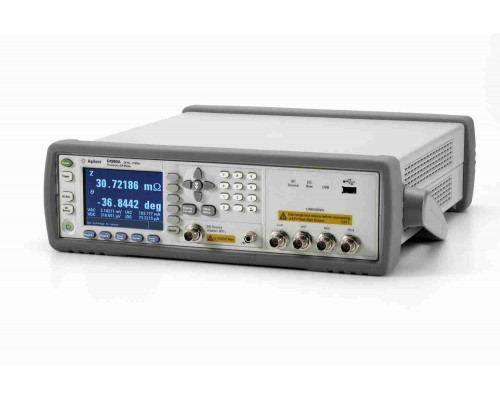

Прецизионные измерители LCR (E4980A/AL)

– Рабочий диапазон частот от 20 Гц до 2 МГц (E49980A) или от 20 Гц до 300 кГц/500 кГц/1 МГц (E4980AL), разрешение 4 десятичных разряда на любом пределе

– Основная погрешность измерений 0,05% при превосходной повторяемости на нижних и верхних пределах измерения импеданса

– Встроенный источник напряжения смещения по постоянному току до ±2 В, до ±40 В (с опцией 001)

– Измерение сопротивления постоянному току

– Источник измерительного сигнала до 20 В СКЗ (опция 001)

– Высокая скорость измерений

– Cвипирование по списку из 201 точки

– Интерфейсы манипулятора (опция 201) и сканера (опция 301)

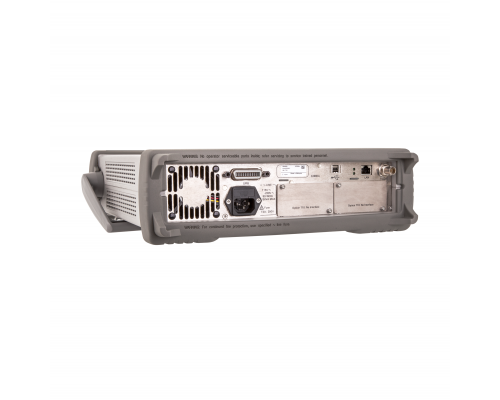

– Интерфейсы: LAN, USB и GPIB

Прецизионные измерители LCR E4980A/AL – новый стандарт низкочастотных измерений импеданса

Прецизионные измерители LCR Е4980А/AL компании Keysight обеспечивают наилучшее сочетание точности, скорости и многофункциональности для широкого спектра измерений параметров компонентов. Обладая высокой скоростью измерений и превосходными характеристиками как на нижних, так и верхних пределах измерения импеданса, Е4980А/ AL являются основными приборами для тестирования компонентов и материалов как на этапе НИОКР, так и в процессе производства. Для подключения к компьютеру приборы оснащены интерфейсами GPIB, LAN и USB. Е4980АL является номером модели для заказа низкочастотных опций Е4980A.

Стабильность измерений малых эквивалентных последовательных сопротивлений конденсаторов

С целью увеличения быстродействия и уменьшения потребляемой мощности схем эквивалентное последовательное сопротивление конденсаторов становится все меньше; соответственно, его труднее измерять. Измерители E4980A/AL обеспечивает исключительную стабильность таких измерений.

Точные измерения высокого импеданса

Значения емкости бескорпусных конденсаторов и полупроводниковых пластин в настоящее время упали до пределов, оцениваемых фемтофарадами. Поэтому очень стабильные и точные измерения высокого импеданса необходимы для повышения выхода годных изделий и надежности схемы. Превосходя предыдущий измеритель 4284A, которые в течение долгого времени был промышленным стандартом, измерители E4980A/AL имеют еще более высокую стабильность измерений устройств с малой емкостью.

Шесть удобных режимов отображения

Пользователь может выбрать один из шести режимов отображения, исходя из конкретных задач измерения:

– Normal - для просмотра данных

– Large display - для большего удобства считывания данных

– BIN No. - для сравнения результатов измерения и сортировки устройств

– BIN count - для статистической оценки

– LIST sweep для последовательных данных

– Blank page - выключение дисплея для максимальной производительности

Свипирование по списку из 201 точки

Частота, предел измерения и параметры стимула можно задать в виде списка параметров (максимум 201 точка). Можно независимо выбрать два параметра для испытания при различных условиях измерения.

Поддержка широкого набора устройств подключения

Измерители E4980A/AL можно использовать с более чем 30 устройствами подключения для разных задач измерения: от материалов до компонентов с монтажом на поверхность. Встроенные функции компенсации минимизируют влияние устройств подключения.
