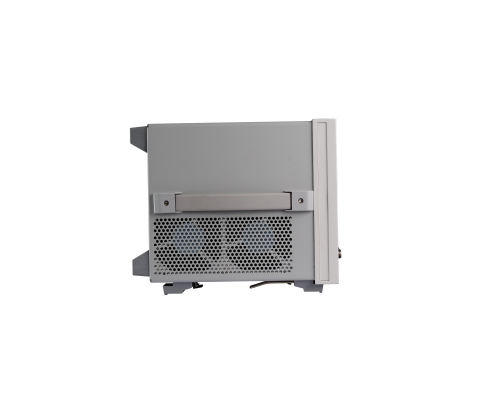

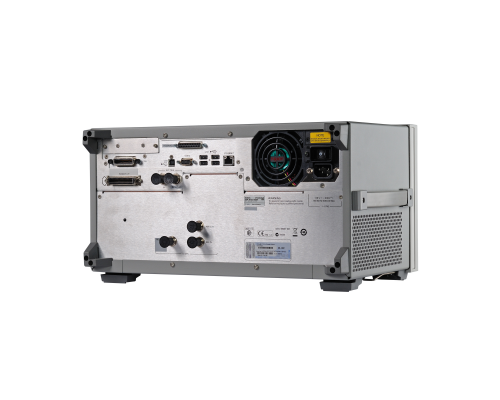

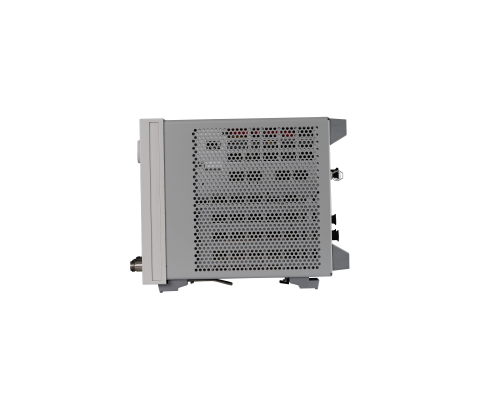

ВЧ-измеритель LCR (E4982A)
– Диапазон частот от 1 МГц до 3 ГГц с разрешением 100 кГц
– Высокая скорость измерений (выбираемая): 0,9 мс (режим 1); 2,1 мс (режим 2); 3,7 мс (режим 3)
– Базовая погрешность измерения 0,8%
– Метод RF I-V обеспечивает широкий диапазон измерения импеданса (от 0,14 Ом до 4,8 кОм)
– Высокостабильные измерения малой индуктивности и превосходная точность измерения добротности Q для удовлетворения потребностей тестирования индуктивностей для поверхностного монтажа
– Интерфейс манипулятора для обеспечения возможности тестирования на производственной линии – Измеряемые параметры: |Z|, |Y|, θ, R, X, G, B, L, C, D, Q, параметры, определяемые пользователем – Универсальные средства подключения к ПК: GPIB, LAN, USB
ВЧ-измеритель LCR от 1 МГц до 3 ГГц E4982A
E4982A - высокопроизводительный ВЧ-измеритель LCR, который лучше всего подходит для заводских испытаний таких устройств, как катушки индуктивности для монтажа на поверхность и фильтры электромагнитных помех, где требуются испытания импеданса при высоких частотах (от 1 МГц до 3 ГГц). Кроме производства, E4982A может также использоваться в НИОКР в качестве средства обеспечения качества за счет такой мощной функции, как измерения по списку. Предлагая не имеющую себе равных скорость и повторяемость измерений в сочетании с высокой точностью и широкими пределами измерения импеданса, E4982A является новым стандартом для высокоскоростных испытаний компонентов.
Современный интерфейс пользователя и лучшие средства подключения к ПК в компактном корпусе
E4982A разработан на платформе нового поколения, которая обеспечивает современный интерфейс пользователя и лучшие средства подключения в компактном корпусе: сенсорный ЖК дисплей с диагональю 10,4 дюйма и клавишами навигации в дополнение к клавиатуре и мыши; интерфейсы GPIB, LAN и USB для управления прибором от ПК; ОС Windows.
Более точные измерения в широком диапазоне значений импеданса
E4982A для измерения импеданса использует метод RF I-V (метод высокочастотного амперметра-вольтметра), при котором измеряются значения напряжения и силы тока в испытуемом устройстве. Такие измерения тока и напряжения могут быть выполнены во всём диапазоне частот (до 3 ГГц). Метод RF I-V позволяет проводить точные измерения в широком диапазоне значений импеданса. Пределы измерения импеданса существенно выше, чем у анализаторов цепей. Для малых значений индуктивности, порядка нескольких нГн, это является существенным преимуществом.
Высокая точность автоматизированных испытаний за счёт калибровки с различными опорными значениями
Очень важным является исключение сложных составляющих ошибок из-за использования устройств подключения и удлинительных кабелей для измерительной головки E4982A. Это особенно верно при проведении измерений, которые используют автоматический манипулятор. Точные измерения, которые коррелируются с результатами, полученными при испытаниях вручную, могут быть достигнуты в измерительной плоскости устройства подключения выполнением калибровки с использованием “рабочих” мер ХХ/КЗ/согласованная нагрузка. Поскольку опорные значения различных калибровочных мер могут быть заданы независимо при каждом значении частоты из списка свипирования, точные многочастотные измерения могут быть выполнены с помощью этой надежной функции калибровки.
Проверка контакта с помощью функции измерения сопротивления постоянному току
Нарушение контакта между ИУ и измерительной плоскостью автоматического манипулятора - это фактор, вызывающий ошибки разбраковочной сортировки при испытаниях на производстве. Проверка контакта с помощью функции измерения сопротивления постоянному току повышает точность и эффективность сортировки.
Сопряжение с автоматическим манипулятором компонентов
Плоскость измерения можно переместить от передней панели прибора к точке измерения с помощью кабеля длиной 1 м и компактной измерительной головки. Можно увеличить длину кабеля с помощью удлинительного кабеля ещё на 1 м (опция 020). Заметим, что точность измерения определяется на измерительной головке. Кроме того, подключение к внешнему ПК или автоматическому манипулятору компонентов может быть реализовано через интерфейс GPIB/LAN/ USB и оптоизолированный интерфейс манипулятора. Интерфейс LAN обеспечивает пересылку больших массивов данных к удалённому ПК.
Многофункциональный компаратор
Экран настройки компаратора имеет вид таблицы. Каждый ряд
представляет номер группы, а каждый столбец - условия сортировки
для каждой группы. Когда все условия сортировки, установленные
для группы, удовлетворены, результат отбора помещается в группу.
Имеется тринадцать групп с четырьмя предельными значениями
для каждой группы. Условия сортировки, такие как частота и
параметры измерений, могут быть установлены независимо в каждой
колонке, позволяя измерителю E4982A удовлетворять различным
потребностям сортировки, включая различные параметры при
различных частотах измерений.
