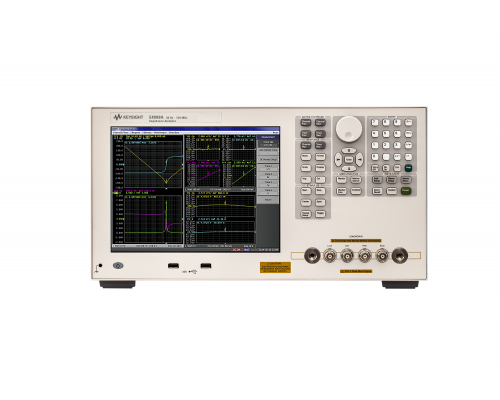

Анализатор импеданса E4990A ( от 20 Гц до 10/20/30/50/120 МГц )

– Пять опций диапазонов частот: от 20 Гц до 10/20/30/50/120 МГц, возможность расширения диапазона частот

– Основная погрешность измерений импеданса: ±0,08% (±0,045%, тип.)

– Широкий диапазон измерения импеданса: от 25 мОм до 40 МОм (с погрешностью не более ±10%)

– Измеряемые параметры: полное сопротивление (|Z|), полная проводимость (|Y|), фазовый сдвиг (θ), активное сопротивление (R), реактивное сопротивление (X), проводимость (G), реактивная проводимость (B), индуктивность (L), ёмкость (C), тангенс угла потерь (D), добротность (Q), комплексные значения полного сопротивления (Z) и полной проводимости (Y), напряжение переменного (Vac) и постоянного тока (Vdc), сила переменного (Iac) и постоянного (Idc) тока

– Встроенный источник смещения по постоянному току: от 0 до ±40 В или от 0 до ±100 мА

– Цветной сенсорный ЖК-дисплей с диагональю 10,4 дюйма (26,4 см); 4 канала, 4 графика

– Функции анализа данных: анализ эквивалентных схем, тестирование с использованием ограничительных линий

Анализатор импеданса E4990A компании Keysight имеет диапазон частот испытательного сигнала от 20 Гц до 120 МГц. Прибор обеспечивает лучшее в отрасли типовое значение основной погрешности измерений 0,045% в широком диапазоне значений импеданса с использованием встроенного источника смещения по постоянному току до 40 В. Функция анализа эквивалентных схем поддерживает семь различных многопараметрических моделей и позволяет моделировать собственные значения эквивалентных параметров компонентов.

Пять опций диапазона частота от 20 Гц до 10/20/30/50/120 МГц и возможность его расширения позволяют выбрать наиболее подходящую опцию с учётом уже сделанных инвестиций.

Анализатор E4990A поддерживает широкий круг принадлежностей, которые позволяют упростить процесс тестирования и повысить точность и надёжность измерений.

Анализатор импеданса E4990A компании Keysight идеально подходит для определения характеристик и тестирования электронных компонентов, полупроводниковых устройств и материалов в процессе разработки, производства, аттестации и контроля качества готовых изделий.

Примеры использования

– Пассивные компоненты: измерение импеданса конденсаторов, катушек индуктивности, ферритовых фильтров, резисторов, трансформаторов, кварцевых или пьезокерамических резонаторов

– Полупроводниковые компоненты: анализ вольт-амперных характеристик параметрических диодов, измерение импеданса диодов, транзисторов, усилителей и микроэлектромеханических систем

– Другие компоненты: измерение импеданса электронных компонентов на печатных платах

– Диэлектрические материалы: измерение диэлектрической проницаемости и тангенса угла потерь полимерных материалов, керамики, а также печатных плат

– Магнитные материалы: измерение магнитной проницаемости и тангенса угла потерь ферритов и аморфных магнетиков

Принадлежности

– Комплект пробника для измерения импеданса 42941A обеспечивает переход между четырёхпарным подключением измерительного порта и однопортовым пробником (только для опции 120)

– Адаптер 42942А обеспечивает переход между четырёхпарным подключением измерительного порта и соединителем 7 мм (только для опции 120)

– Измерительные кабели 16048G/H (1 м/2м) служат для удлинения четырёхпарного подключения измерительного порта
