Программируемые ступенчатые аттенюаторы с высокими характеристиками (84904-84908)
Программируемые ступенчатые аттенюаторы с высокими характеристиками – от 0 до 50 ГГц
84904K/L/M (от 0 до 11 дБ с шагом 1 дБ)

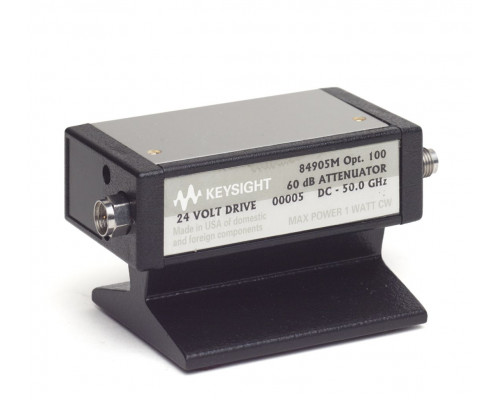

84905M (от 0 до 60 дБ с шагом 10 дБ)
84906K/L (от 0 до 90 дБ с шагом 10 дБ)
84907K/L (от 0 до 70 дБ с шагом 10 дБ)

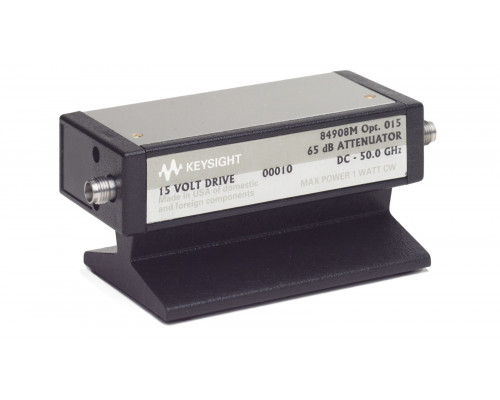

84908M (от 0 до 65 дБ с шагом 5 дБ)
Семейство программируемых ступенчатых аттенюаторов 84904/ 905/906/907/908 имеет непревзойденные характеристики затухания в диапазоне до 50 ГГц. Модель K обеспечивает выдающуюся точность и надёжность до 26,5 ГГц, тогда как модель L обеспечивает столь же высокие характеристики до 40, а модель M – до 50 ГГц.
Ступенчатые аттенюаторы Keysight состоят из трёх или четырёх последовательно соединённых секций с определёнными значениями затухания, например, 1, 2, 4, 5, 10, 20 и 40 дБ. Эти семейства предоставляют возможность выбора подходящего аттенюатора, обеспечивают рабочие характеристики, точность и надёжность, какие только можно ожидать от аттенюаторов компании Keysight: пределы ослабления 11, 70 и 90 дБ с шагом 1 и 10 дБ, 5 миллионов циклов переключения на каждую секцию, повторяемость в пределах 0,03 дБ, варианты типоразмеров и типов (вилка или розетка) соединителей.
Программируемые ступенчатые аттенюаторы построены на основе электромеханических переключателей, которые обеспечивают время переключения 20 мс, включая время установления. Фиксация состояния постоянного магнита позволяет автоматически прерывать подачу напряжения возбуждения для уменьшения потребляемой мощности и упрощения схем. Аттенюаторы снабжены 10-контактным соединителем DIP (вилка) и кабелями для межсоединений.
Технические характеристики аттенюаторов 84904/6/7K/L
| Mодель | Диапазон частот, ГГц | Пределы/шаг ослабления, дБ | Вносимые потери (дБ) при установке 0 дБ | Макс. КСВ | Макс. входная средняя мощность, Вт | Макс. входная пиковая мощность, Вт | Срок службы (миллионов циклов/секция) | Повторяемость | Масса в упаковке, г |
| 84904K | от 0 до 26,5 | от 0 до 11/1 | 1,86 | 2,00 | 1 | 50 | 5 | ±0,03 дБ макс. (тип.) (5 x 10^ 6 на секцию) | 291 г |
| 84906K | от 0 до 26,5 | от 0 до 90/10 | 1,86 | 2,00 | 1 | 50 | 5 | ±0,03 дБ макс. (тип.) (5 x 10^ 6 на секцию) | 291 г |
| 84907K | от 0 до 26,5 | от 0 до 70/10 | 1,40 | 1,90 | 1 | 50 | 5 | ±0,03 дБ макс. (тип.) (5 x 10^ 6 на секцию) | 229 г |

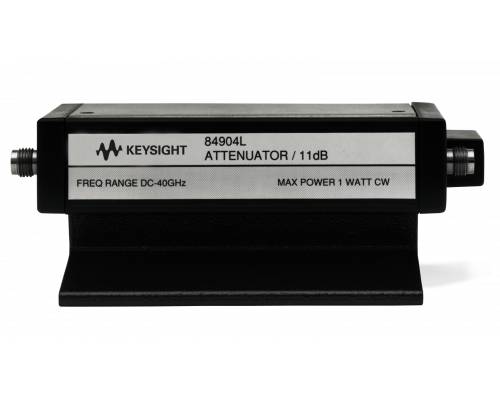

| 84904L | от 0 до 40 | от 0 до 11/1 | 2,40 | 2,00 | 1 | 50 | 5 | ±0,03 дБ макс. (тип.) (5 x 10^ 6 на секцию) | 291 г |
| 84906L | от 0 до 40 | от 0 до 90/10 | 2,40 | 2,00 | 1 | 50 | 5 | ±0,03 дБ макс. (тип.) (5 x 10^ 6 на секцию) | 229 г |

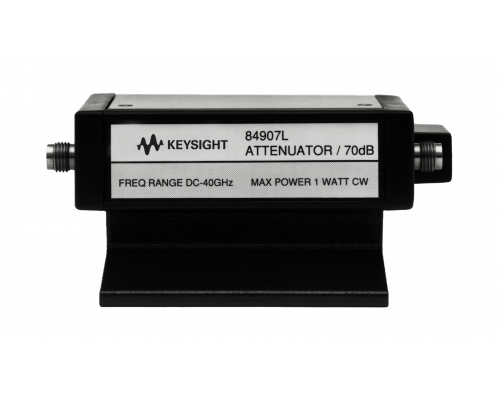

| 84907L | от 0 до 40 | от 0 до 70/10 | 1,80 | 1,90 | 1 | 50 | 5 | ±0,03 дБ макс. (тип.) (5 x 10^ 6 на секцию) | 229 г |
| 84904M | от 0 до 50 | от 0 до 11/1 | 3,00 | 3,00 | 1 | 50 | 5 | ±0,03 дБ макс. (тип.) | 291 г |
| 84905M | от 0 до 50 | от 0 до 60/10 | 2,60 | 2,60 | 1 | 50 | 5 | ±0,03 дБ макс. (тип.) | 229 г |
| 84908M | от 0 до 50 | от 0 до 65/5 | 3,00 | 3,00 | 1 | 50 | 5 | ±0,03 дБ макс. (тип.) | 291 г |
Общие характеристики
| 84904K/L
84906K/L
84907K/L | 84904M
84905M
84908M | |
| Температурный коэффициент
ослабления | < 0,0001 дБ/дБ/°C | < 0,0001 дБ/дБ/°C |
| Чувствительность к мощности | < 0,001 дБ/Вт | < 0,001 дБ/Вт |
| Температура: | ||
| рабочие условия | от –20 до + 75 °C | от –20 до + 75 °C |
| предельные условия | от –55 до + 85 °C | от –55 до + 85 °C |
| Высота над уровнем моря: | ||
| рабочие условия | 4570 м (15000 футов) | 4570 м (15000 футов) |
| предельные условия | 13700 м (50000 футов) | 13700 м (50000 футов) |
| Относительная влажность | 95% при +40 °C,
цикл 5 суток | 95% при + 65°C,
цикл 10 суток |
| Механический удар: | ||
| рабочие условия | три удара с каждой
из шести сторон, 10 | три удара с каждой
из шести сторон, 10 |
| предельные условия | g, 6 мс
в шести направлениях,
500 g, 1,8 мс | g, 6 мс
в шести направлениях,
500 g, 0,5 мс |
| Воздействие вибрации,
рабочие условия: | 5 g в диапазоне частот
от 34 до 2000 Гц | 5 g в диапазоне частот
от 34 до 500 Гц и
2 g от 500 до 2000 Гц |
| ЭМС | Уровень излучаемых помех соответствует
требованиям MIL-STD-461, метод RE02, VDE
0871 и CISPR, публикация II | Уровень излучаемых помех соответствует
требованиям MIL-STD-461, метод RE02, VDE
0871 и CISPR, публикация II |
