Имитаторы солнечных батарей E4360, N8957APV

Имитаторы солнечных батарей (ИСБ) компании Keysight являются источниками питания постоянного тока, которые имитируют выходные характеристики солнечных батарей. ИСБ являются изначально источниками тока с очень малым значением выходной ёмкости. Они способны имитировать вольт-амперные характеристики (ВАХ) различных солнечных батарей при различных условиях. Типовым использованием ИСБ является имитация солнечных батарей, которые обеспечивают питание спутников. Для точной имитации следует использовать специализированный источник питания, такой как ИСБ, поскольку выходная мощность солнечных батарей изменяется в зависимости от условий окружающей среды: температуры, площади и интенсивности освещения. ИСБ компании Keysight обеспечивают два режима имитации:

Режим имитатора

Для приближения к ВАХ солнечной батареи используется внутренний алгоритм. В этом режиме для создания ВАХ необходимы четыре параметра: VХХ (напряжение холостого хода); IКЗ (ток короткого замыкания); IР (сила тока в точке максимальной мощности – рабочий ток); VР (напряжение в точке максимальной мощности – рабочее напряжение). Это может быть сделано с использованием интерфейса ввода-вывода или с передней панели, когда ПК не требуется.

Режим таблицы

ВАХ определяется таблицей, состоящей из точек, заданных пользователем. Таблица может иметь до 4000 точек для серии E4360 и до 1024 для серии N8957APV. Каждая точка соответствует конкретному значению тока и напряжения. В режиме таблицы для имитации изменений условий окружающей среды солнечных батарей к выбранной таблице (ВАХ) могут быть применены смещения для значений напряжения и тока.

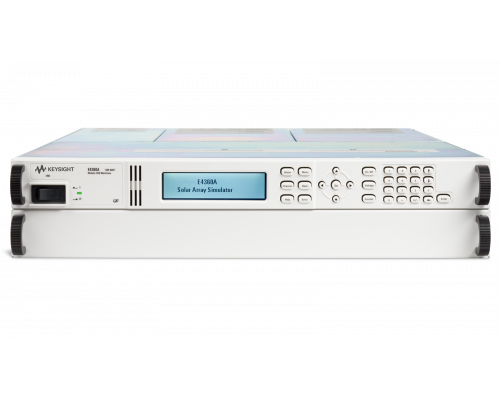

Серия E4360 – быстрые и прецизионные модульные ИСБ

Основные данные

– Быстрые изменения ВАХ для имитации затмения или вращения в режиме списка;

– Возможность синхронизации с другими событиями в системе с помощью развитых средств аппаратного и программного запуска;

– Возможность дистанционного управления через интерфейсы GPIB, LAN и USB с помощью набора команд SCPI (драйверы доступны);

– Сокращение числа кабелей за счёт встроенных измерений;

– Встроенный веб-сервер;

– Возможен монтаж в 19” стойку

Госреестр

– Серия E4360 внесена в Государственный реестр средств измерений за номером 43820-10.

Технические характеристики

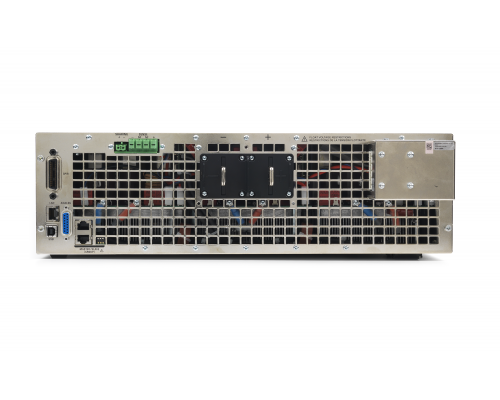

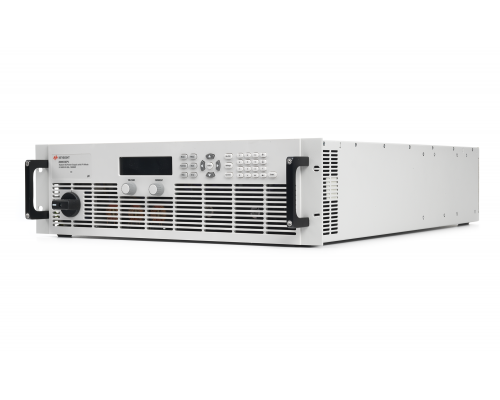

Серия N8957APV – мощный ИСБ для разработки и отладки наземных систем с питанием от солнечных батарей

Основные данные

– Автоматический выбор рабочего диапазона по току и напряжнию обеспечивает широкие возможности для тестирования устройств с различными входными параметрами

– Возможность дистанционного управления через интерфейсы GPIB, LAN и USB с помощью набора команд SCPI (драйверы доступны)

– Сокращение числа кабелей за счёт встроенных измерений

– Встроенный веб-сервер

– Возможен монтаж в 19” стойку

– Возможна установка в готовую стойку Keysight N89402A

Технические характеристики
