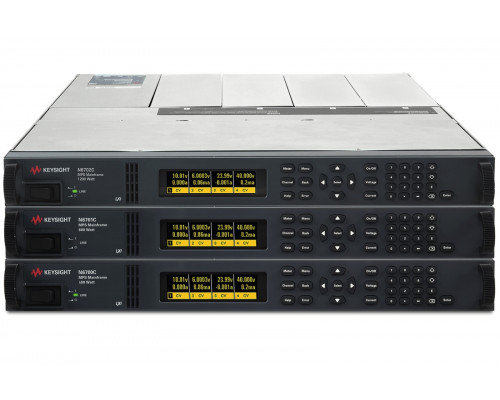

Модульная система питания постоянного тока N6700
Модульная система питания постоянного тока N6700
Основные данные
– Количество каналов от 1 до 4
– Выходная мощность от 50 до 500 Вт на один канал
– Выходное напряжение до 150 В
– Выходной ток до 50 A
– Встроенные измерительные функции и расширенные функции программирования упрощают конструкцию системы
– Встроенные защиты от сверхтока, перенапряжения и перегрева
– Удаленное управление через интерфейсы GPIB, LAN и USB
– Встроенный веб-сервер
– Возможен монтаж в 19” стойку
Низкопрофильная программируемая модульная система источников питания постоянного тока N6700 позволяет оптимизировать технические характеристики, мощность и стоимость источников питания в соответствии с требованиями испытаний.
Система N6700 позволяет разработчикам АИС создавать специализированные конфигурации, имеющие от 1 до 4 выходов, путем подбора и комбинирования из более чем 30 различных модулей источников постоянного тока. При этом можно выбрать как модули с высокими техническими характеристиками, если необходимо быстродействие и/или точность, так и модули со базовыми техническими характеристиками, если не предъявляются особые требования.
Для выхода каждого модуля может быть индивидуально установлена задержка включения или выключения относительно выходов других модулей. Таким образом можно установить определенную последовательность включения/выключения модулей. Система N6700 обеспечивает возможность программирования скорости нарастания выходного напряжения.
Госреестр
– Серия N6700С внесена в Государственный реестр средств измерений за номером 69455-17.
Технические характеристики
| Модель | Общая
мощность, Вт | Количество
слотов | Размер |

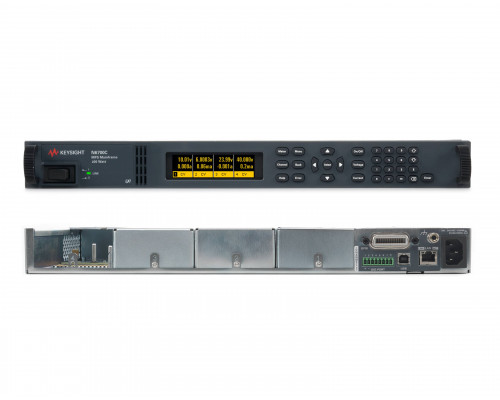

| N6700C | 400 | 4 | 1U 19” стойки |
| N6701C | 600 | 4 | 1U 19” стойки |
| N6702C | 1200 | 4 | 1U 19” стойки |
| N6705C Анализатор питания | 600 | 4 | 4U 19” стойки |

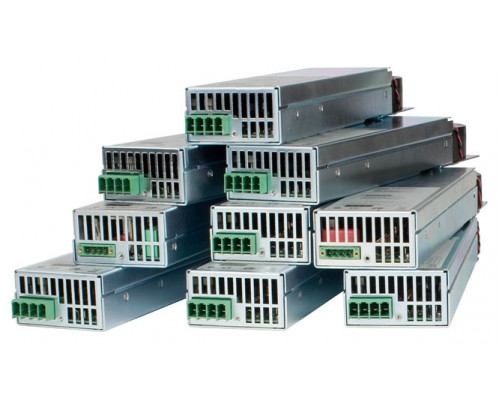

Модули общего назначения – модули источников питания постоянного тока серий N6730, N6740 и N6770 обеспечивают выдачу программируемых значений напряжения и тока и имеют функции измерения напряжения и тока и защиты от перегрузки. Эти недорогие модули могут использоваться для питания тестируемых устройств, а также в качестве источника питания элементов измерительных систем.
| Модель | Мощность, Вт | Напряжение, В | Ток, А | Количество слотов |
| N6731B | 50 | 5 | 10 | 1 |
| N6732B | 50 | 8 | 6,25 | 1 |
| N6733B | 50 | 20 | 2,5 | 1 |
| N6734B | 50 | 35 | 1,5 | 1 |
| N6735B | 50 | 60 | 0,8 | 1 |
| N6736B | 50 | 100 | 0,5 | 1 |
| N6741B | 100 | 5 | 20 | 1 |
| N6742B | 100 | 8 | 12,5 | 1 |
| N6743B | 100 | 20 | 5 | 1 |
| N6744B | 100 | 35 | 3 | 1 |
| N6745B | 100 | 60 | 1,6 | 1 |
| N6746B | 100 | 100 | 1 | 1 |
| N6773A | 300 | 20 | 15 | 1 |
| N6774A | 300 | 35 | 8,5 | 1 |
| N6775A | 300 | 60 | 5 | 1 |
| N6776A | 300 | 100 | 3 | 1 |
| N6777A | 300 | 150 | 2 | 1 |
Производительные модули (автоматический выбор диапазона) серии N6750 обеспечивают низкий уровень шумов, высокую точность и скорость изменения выходных параметров, которая в 10-50 раз выше, чем у других программируемых источников питания. Опция повышения скорости тестирования включает встроенный дигитайзер (как в осциллографе), который позволяет повысить точность измерений при наблюдении быстрых переходных процессов и импульсных явлений в тестируемом устройстве. Функция автоматического переключения пределов позволяет использовать один источник питания там, где раньше требовалось несколько.
| Модель | Мощность,
Вт | Напряжение,
В | Ток,
А | Количество
слотов |
| N6751A | 50 | 50 | 5 | 1 |
| N6752A | 100 | 50 | 10 | 1 |
| N6753A | 300 | 20 | 50 | 2 |
| N6754A | 300 | 60 | 20 | 2 |
| N6755A | 500 | 20 | 50 | 2 |
| N6756A | 500 | 60 | 17 | 2 |
Прецизионные модули (автоматический выбор диапазона) серии N6760 обеспечивают точное управление и измерение тока в миллиамперном и микроамперном диапазоне, а также возможность одновременной оцифровки сигналов напряжения и тока и сохранения полученных значений в буфере данных, как в цифровом осциллографе.
| Модель | Мощность,
Вт | Напряжение,
В | Ток,
А | Количество
слотов |
| N6761A | 50 | 50 | 1,5 | 1 |
| N6762A | 100 | 50 | 3 | 1 |
| N6763A | 300 | 20 | 50 | 2 |
| N6764A | 300 | 60 | 20 | 2 |
| N6765A | 500 | 20 | 50 | 2 |
| N6766A | 500 | 60 | 17 | 2 |
Модули источников/измерителей и специализированные модули серии N6780. Модули источников/измерителей N6781A, N6782A, N6784A, N6785A и N6786A обеспечивают точное управление и измерение напряжения и тока в микроамперном и наноамперном диапазонах. Они гарантируют стабильность выходных параметров и отсутствие глитчей при быстром изменении нагрузки, а также высокую скорость одновременного измерения напряжения и тока. Специализированные модули N6783A предназначены для использования в процессе тестирования заряда/разряда батареи и при производстве устройств мобильной связи.
| Модель | Мощность, Вт | Напряжение, В | Ток, А | Количество
слотов |
| N6781A | 20 | 20 | ±3 | 1 |
| N6782A | 20 | 20 | ±3 | 1 |
| N6783A-BAT | 20 | 8 | –2/+3 | 1 |
| N6783A-MFG | 20 | 6 | –2/+3 | 1 |
| N6784A | 20 | ±20 | ±3 | 1 |
| N6785A | 80 | 20 | ±8 | 2 |
| N6786A | 80 | 20 | ±8 | 2 |
Сравнение характеристик модулей серии N6780
Функция (● = доступно) | Источники/ измерители (SMU) | Специальное применение | |||||
| N6781A | N6785A | N6782A | N6786A | N6784A | N6783A-BAT | N6783A-MFG | |
| Выходная мощность | 20 Вт | 80 Вт | 20 Вт | 80 Вт | 20 Вт | 24 Вт | 18 Вт |
| Двухквадрантный режим работы | ● | ● | ● | ● | ● | ● | |
| Четырёхквадрантный режим работы | ● | ||||||
| Дополнительный вход измерения напряжения | ● | ● | |||||
| Реле отключения выхода | ● | ● | ● | ● | ● | Опция 761 | Опция 761 |
| Защита отрицательного напряжения | ● | ● | ● | ● | ● | ● | ● |
| Режим приоритета напряжения или тока | ● | ● | ● | ● | ● | ||
| Программируемое сопротивление выхода | ● | ● | |||||
| Измерительные диапазоны напряжения | 20 В, 1 В,
100 мВ | 20 В | 20 В, 1 В,
100 мВ | 20 В | 20 В, 1 В,
100 мВ | 8 В | 6 В |
| Измерительные диапазоны силы тока | 3 А, 100 мА,
1 мА, 10 мкА | 8 А, 100 мА,
1 мА | 3 А, 100 мА,
1 мА, 10 мкА | 8 А, 100 мА,
1 мА | 3 А, 100 мА,
1 мА, 10 мкА | 3 А, 150 мА | 3 А, 150 мА |
| Одновременные измерения напряжения и силы тока | ● | ● | ● | ● | ● | ||
| Бесшовный автоматический выбор диапазона измерения | ● | ● | ● | ● | |||
| Возможность выходного списка | ● | ● | ● | ● | ● | ● | ● |
| Возможность считывания массива | ● | ● | ● | ● | ● | ● | ● |
| Программируемая частота дискретизации | ● | ● | ● | ● | ● | ● | ● |
