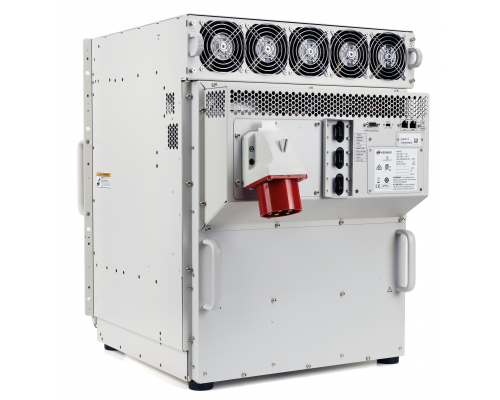

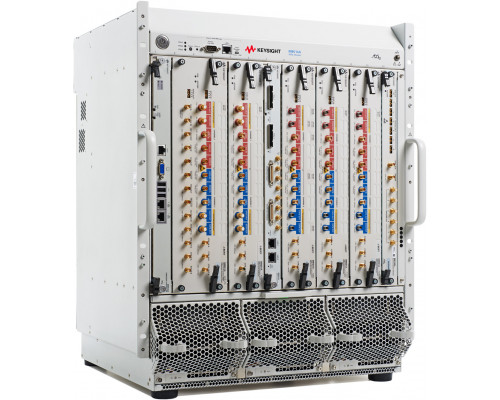

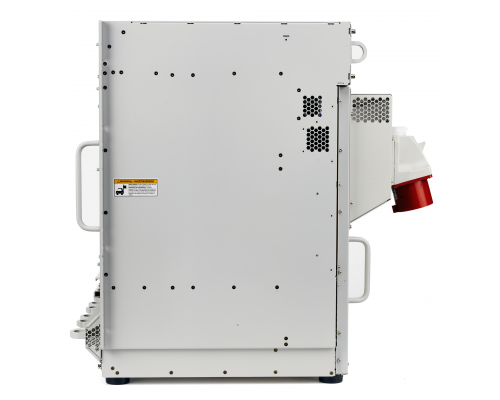

Многоканальный BERT M8030A

Ключевые возможности и технические характеристики

– Скорости передачи данных до 8,5 Гбит/с и 16 Гбит/с

– До 10 каналов генераторов кодовых последовательностей и анализаторов BERT в 14-слотовом шасси AXIe

– Встроенное и калиброванное внесение джиттера: случайный джиттер (RJ), одно- или двухтональный периодический джиттер (PJ1 и PJ2), синусоидальный джиттер (SJ), ограниченный некоррелированный джиттер (BUJ), синусоидальные помехи в синфазном и дифференциальном режимах, тактовый сигнал с распределенным спектром (модуляция сигналами треугольной и произвольной формы) и джиттер тактового сигнала половинной частоты (clk/2) – Синхронизация тактового сигнала между всеми модулями

– Настраиваемая схема положительной и отрицательной коррекции предыскажений, использующая КИХ-фильтр с 8 коэффициентами

– Встроенный джиттер, коррекция предыскажений и настраиваемая межсимвольная интерференция (ISI) для каждого канала индивидуально

– Интерактивная система обучения и контроля состояния канала (LTSSM) для PCI Express®

– Индивидуально настраиваемые задержки каналов генераторов и кодовые последовательности

– Встроенная схема восстановления тактового сигнала и коррекция последовательных данных

– Возможность масштабирования и модернизации с помощью опций и модулей

Многоканальный BERT M8030A компании Keysight Technologies обеспечивает техническое решение для тестирования коэффициента битовых ошибок (BER), когда требуется использовать более четырёх каналов. Он поддерживает до 10 каналов генераторов кодовых последовательностей и до 10 каналов анализаторов для решения задач, требующих проведения многоканального тестирования. Это необходимо, например, при тестировании устройств с интерфейсом PCIe®, пассивных оптических сетей (PON), а также при разработке автоматизированных испытательных систем (АИС).

В результате всё возрастающей сложности устройств и повышения скорости передачи данных тестирование становится всё более необходимым и сложным этапом разработки устройств. Чаще всего при использовании одной линии достаточно провести тестирование на низких скоростях передачи данных. Но на более высоких скоростях повышается вероятность возникновения перекрёстных помех, поэтому тестирование с использованием нескольких линий, а также различных воздействующих и подавляемых сигналов становится всё более важным. Когда многоканальные измерения требуются для повышения производительности или проведения тестирования в реальных условиях применения, M8030A является идеальным инструментом.

Модули M8020A

Многоканальный BERT M8030A является 100%-совместимым с существующими модулями J-BERT M8020A. Его способность поддерживать модули M8041A и M8051A защищает инвестиции пользователя в уже приобретённые модули. Кроме того, поддерживается и встроенный контроллер в формате AXIe, который удобно использовать вместе с модулями M8041A/51A для создания интегрированных и очень компактных испытательных систем. Более подробная информация о предлагаемых конфигурациях приведена в разделе, содержащем руководство по комплектованию (Configuration Guide), брошюры с техническими данными M8030A.

Области применения

Многоканальный BERT M8030A предназначен для решения задач разработки и тестирования интегральных схем, устройств, плат и систем с несколькими последовательными портами ввода-вывода, обеспечивающими скорости передачи данных до 16 Гбит/с, которые используются в различных сегментах промышленности и взаимодействуют с компьютерными устройствами, аппаратурой связи и другим оборудованием. Типовые области применения включают:

– многоканальное тестирование устройств с интерфейсом PCIe, использующих несколько линий;

– автоматизированные измерительные системы (АИС) для тестирования устройств пассивных оптических сетей связи (PON) (когда достаточно иметь небольшое число каналов);

– реализация скоростей передачи данных, соответствующих требованиям стандартов 40GBASE и 100GBASE, при совместном использовании нескольких линий со скоростями 4 и 10 Гбит/с.
