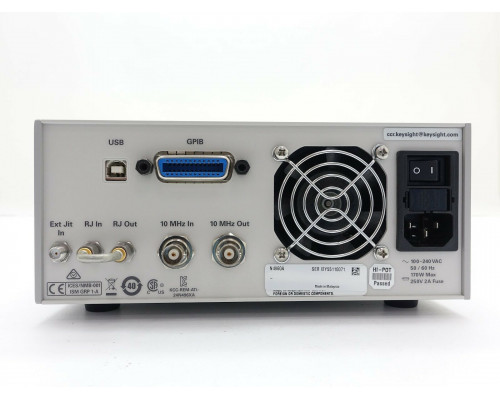

Тестер коэффициент битовых ошибок (BERT) последовательных шин N4960A ( до 32 и 17 Гбит/с )

Модель:
N4960A
Производитель:
Keysight
MPN:
Популярное
72 ₽

Для тестирования приёмопередатчиков стандартов 16x Fibre Channel (16GFC), Infiniband FDR, Infiniband EDR, 100 G Ethernet и т.д. требуется оборудование, способное работать на скоростях передачи данных по меньшей мере 25 Гбит/с, обеспечивая точное определение соответствия параметров строгим допускам. До сих пор такие системы были очень дорогостоящими. Часто это приводило к тому, что несколько разработчиков были вынуждены совместно использовать в лаборатории один BERT последовательных шин, задерживая выполнение плана определения параметров и разработки.

BERT последовательных шин до 32 и 17 Гбит/с N4960A компании Keysight является доступной альтернативой более дорогих приборов для инженеров-разработчиков на скоростях передачи данных до 32 Гбит/с.

Это компактное решение можно легко переносить в пределах лаборатории или производственного участка. А его низкая цена, составляющая только часть стоимости конкурирующих BERT для стрессового тестирования, позволяет снабдить этим прибором каждое рабочее место.

Компактная архитектура

Контроллер BERT последовательных шин N4960A - это платформа, которая формирует основу тестера последовательных шин для стрессового тестирования. Контроллер включает средства прецизионной временной синхронизации и управления, необходимые для выносного генератора кодовых последовательностей и головок детектора ошибок.

Концепция выносных головок, в первый раз представленная в многоканальном BERT N4965A, предполагает размещение генерации кодовых последовательностей и детектирования ошибок вблизи тестируемого устройства, исключая использование длинных кабелей, ухудшающих качество сигнала. Это особенно важно на высоких скоростях передачи данных.

Доступность без компромиссов

Генератор кодовых последовательностей N4951B и выносные головки детектора ошибок N4952A доступны для работы в двух диапазонах: от 4 до 17 Гбит/с или от 5 до 32 Гбит/с без промежутков или пропущенных значений скоростей передачи данных. Они обеспечивают генерацию и тестирование с помощью кодовых последовательностей на полных скоростях передачи данных непосредственно, не требуя внешних мультиплексоров и согласования задержек, часто используемых в других модульных системах BERT.

Точность воспроизведения сигнала в глазковой диаграмме исключительно высока за счет использования специально разработанных встроенных выходных усилителей. Выходные параметры амплитуды, смещения и напряжения на нагрузке устанавливаются пользователем.

Точные и стабильные испытания на устойчивость к джиттеру

Контроллер BERT последовательных шин N4960A содержит точно откалиброванный источник синусоидального джиттера, обеспечивающий большую величину девиации на низких частотах, и меньшую - на частотах выше 200 МГц. Второй источник синусоидального джиттера плюс источник случайного джиттера и тактовый сигнал с распределённым спектром (SSC) могут быть добавлены при заказе опции - CJ1.

Встроенное программное обеспечение анализа

Поддержка обеих моделей N4960A включена в мультиприборное программное обеспечение (ПО) BERT N4980А. ПО N4980А обеспечивает интуитивно-понятный интерфейс пользователя, а также возможность одно- или многоканального измерений BER с неограниченным числом каналов. Простая установка позволяет начать тестирование в течение нескольких секунд.

Опциональный пакет для тестирования на устойчивость к джиттеру (JTOL) в составе ПО N4980A (Signal Integrity Studio) выполняет все необходимые установки параметров и управляет одно- и многоканальными измерениями при тестировании устройств с одной или несколькими линиями. С помощью редактора шаблонов можно создавать шаблоны, соответствующие критериям тестирования наиболее распространённых стандартов.

Тестирование приёмопередатчиков для сетей Fibre Channel

В данном типе сетей имеется три топологии: прямое соединение (точкаточка), управляемая петля и коммутируемая связная архитектура. Соединения между устройствами для оптимизации используют приёмопередатчики. Например, в случае топологии коммутируемой связной архитектуры, SFP+ (8 GFC и 16 GFC), XFP (10 Гбит/с) и SFP (≤ 4 Гбит/с) представляют собой типы приёмопередатчиков, которые соединяют систему коммутации и различные устройства, такие как устройства хранения данных и компьютерное оборудование. Типовые кодовые последовательности, используемые для тестирования устройств приёмопередачиков, включают ПСДП (PRBS), JSPAT и K28, которые являются частью предварительно загруженной в BERT последовательных шин N4960A библиотеки кодовых последовательностей.

Для сетей 16 GFC (14,025 Гбит/с) N4960A может выполнять измерения BER и обеспечивать сигнал генератора кодовых последовательностей для стрессового тестирования приёмников. Устройства сетей 16 GFC должны быть тщательно протестированы на соответствие строгим допускам. N4960A вместе с ПО BERT N4980А можно также использовать при тестировании на устойчивость к джиттеру для точного определения параметров.

Базовая конфигурация, использующая систему BERT до 17 Гбит/с, показана на следующей странице. В N4951B-D17 и N4952A-E17 могут быть загружены общеизвестные кодовые последовательности для стрессового тестирования сетей 16 GFC. Кроме того, пользователь может разработать собственную последовательность длиной до 8 Мбит и загрузить её в N4951B-D17 и N4952A-E17.


Технические характеристики контроллера N4960A

Технические характеристики головок генераторов кодовых последовательностей

Диапазон скоростей передачи данных
От 4 до 17 Гбит/с (опции P17/H17/D17)

От 5 до 32 Гбит/с (опции P32/H32/D32)
Выбор кодовой последовательности

ПСДП (PRBS)

2^n – 1, n = 7, 9, 10, 11, 15, 23, 29, 31, 33, 35, 39, 41, 45, 47, 49, 51

K28.3, K28.5, K28.7, CJPAT, CJTPAT, CRPAT, JSPAT, JTSPAT

Коэффициент деления частоты тактового сигнала

÷ 2, ÷ 4, ÷ 8, ..., ÷ 64

Последовательность, разработанная пользователем

Длина от 1 бита до 8 Мбит, программируемая с помощью ПО N4980A
Конфигурация выхода данных
Дифференциальный; может работать в несимметричном режиме с неиспользуемым выходом, нагруженным на 50 Ом, связь по переменному току с внутренней цепью подачи смещения
Амплитуда выходного сигнала данных
Настраиваемая до 1 В (размах) в несимметричном режиме (опция P17/32), до 1,5 В (опция D17/D32), до 3 В (опция H17/H32)
Время нарастания (от 20 до 80%)
16 пс (тип.) (опции P17/P32/ D17/ D32), 12 пс (тип.) (опции H17/H32)
Коррекция предыскажений
Опция D17/D32 имеет встроенную схему коррекции предыскажений (5 коэффициентов)
Внесение джиттера

Синусоидальный (SJ1, SJ2)

От 1 до 200 МГц, до 1UI

Случайный (RJ)

До 50 мUI

Периодический (PJ)

От 1 до 17 МГц, до 100 UI (до 62,5 кГц)

Для SJ2, RJ требуется контроллер N4960A с опцией –CJ1.

Технические характеристики головок детекторов ошибок

Диапазон скоростей передачи данных
От 4 до 17 Гбит/с (опция E17)

От 5 до 32 Гбит/с (опция E32)
Выбор кодовой последовательности

ПСДП (PRBS)

2^n – 1, n = 7, 9, 10, 11, 15, 23, 29, 31, 33, 35, 39, 41, 45, 47, 49, 51

K28.3, K28.5, K28.7, CJPAT, CJTPAT, CRPAT, JSPAT, JTSPAT

Коэффициент деления частоты тактового сигнала

÷ 2, ÷ 4, ÷ 8, ..., ÷ 64

Последовательность, разработанная пользователем

Длина от 1 бита до 8 Мбит, программируемая с помощью ПО N4980A
Конфигурация выхода данных
Дифференциальный; может работать в несимметричном режиме с неиспользуемым выходом, нагруженным на 50 Ом, связь по переменному току с внутренней цепью подачи смещения
Диапазон амплитудных значений входного сигнала данных
От 100 мВ до 1 В (размах), несимметричный
Диапазон значений задержки входного сигнала данных
± 2000 UI
Виды измерений
Мгновенное и накопленное значение BER, число ошибок, число ошибочных “1” и “0”, потери данных, потери синхронизации, значение многоканального BER, зависимость BER от задержки точки дискретизации (U-образная кривая), тестирование на устойчивость к джиттеру (с помощью ПО N4980A)



Технические характеристики

Диапазон частот
От 1,5 до 16 ГГц (от 1,5 до 8,5 ГГц, если подключён N4951B-H17, N4951B-D17 или N4952A-E17)
Конфигурация выходов тактового сигнала

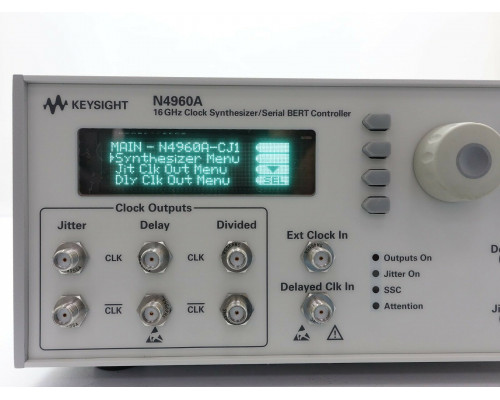

Синтезатор частот с 3 дифференциальными выходами: основной выход с джиттером (Jitter) (стрессовое тестирование), задержанный выход (Delay) и выход кратной частоты (Divided). Выходы тактового генератора Jitter и Delay используются совместно с головками генератора кодовых последовательностей (PG) и детектора ошибок (ED), соответственно. Скорость передачи данных PG/ED - в два раза больше, чем частота выходов тактового сигнала.
Выходы
Основной выход с джиттером (Jitter) (стрессовое тестирование), задержанный выход (Delay) и выход кратной частоты (Divided)
Конфигурация выхода (все выходы)
Дифференциальный
Диапазон амплитуды выходного тактового сигнала
От 300 мВ до 1,7 В (размах), несимметричный
Диапазон задержки задержанного тактового сигнала
От 0 до ±1000 UI
Коэффициент деления частоты тактового сигнала
÷ 1, 2, 3,…, 99 999 999 (целочисленный делитель)
Внесение джиттера тактового сигнала
Синусоидальный (SJ1, SJ2): От 1 до 200 МГц, до 1UI; Случайный (RJ): До 75 мUI; Периодический (PJ): От 1 до 17 МГц, до 100 UI (до 62,5 кГц)
Тактовый сигнал с распределенным спектром (SSC) (опция -CJ1)
Диапазон девиации: От 0 до 1,0%; Диапазон частот модуляции: От 1 Гц до 50 кГц; Форма сигнала модуляции: Треугольная; Направление девиации: Вниз от центра, вверх от центра или по обе стороны от центра)
