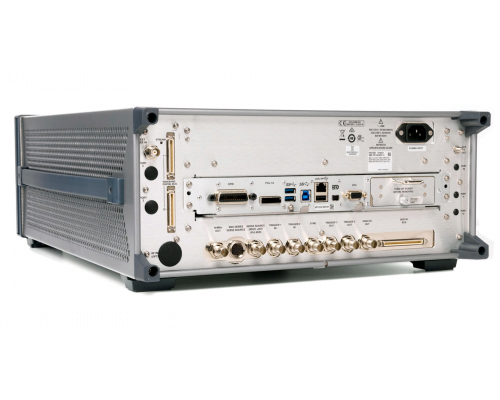

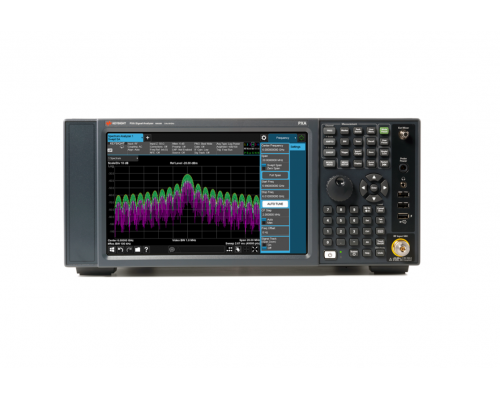

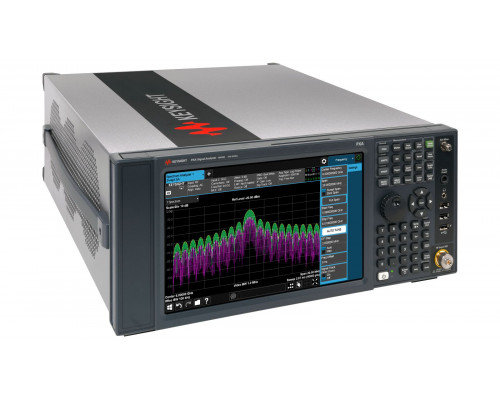

Анализатор сигналов/спектра высшего класса N9030B PXA серии Х ( от 2 Гц до 3,6 ГГц/8,4 ГГц/13,6 ГГц/26,5 ГГц/43 ГГц/44 ГГц/50 ГГц )
Функциональные возможности
– Диапазон частот: от 3 Гц до 3,6 ГГц; 8,4 ГГц; 13,6 ГГц; 26,5 ГГц; 43 ГГц; 44 ГГц или 50 ГГц; возможность расширения диапазона частот до 110 ГГц с помощью интеллектуальных смесителей компании Keysight и до терагерцового диапазона с помощью смесителей других производителей
– Полоса демодуляции: 25 МГц (станд. комплектация), 40, 85 или 160, 255, 510 МГц (опция)
– Функция быстрого свипирования в стандартной комплектации новых приборов
– Возможность добавления функции анализа спектра в режиме реального времени со 100%-ой вероятностью захвата сигналов длительностью от 3,57 мкс
Основные технические характеристики
– Абсолютная погрешность измерения уровня: ±0,19 дБ
– Уровень точки пересечения третьего порядка (TOI): +22 дБм
– Средний уровень собственных шумов (DANL) с предусилителем и методом понижения собственного шума: –172 дБм
– Динамический диапазон измерения коэффициента мощности в соседнем канале (ACLR) системы W-CDMA (с опцией коррекции шума): –83 дБ (–88 дБ, ном.)
Измерительные приложения и программное обеспечение
– Поддержка более 25 измерительных приложений, включающих приложения для сотовой связи, беспроводные сетей, цифрового видео, а также для задач общего назначения
– Расширенный анализ сигналов более чем 75 форматов с помощью встроенной программы векторного анализа сигналов 89600 VSA, работающей на базе анализатора сигналов МXA
– Программное обеспечение анализа данных MATLAB для задач анализа, визуализации данных и автоматизации измерений общего назначения
– Одноклавишные измерения мощности PowerSuite в стандартной комплектации
Автоматизация и возможности подключения
– Соответствие классу С стандарта LXI, поддержка команд SCPI, драйверов IVI-COM
– Интерфейсы: USB 3.0, 1000Base-T LAN, GPIB
– Совместимость по языку дистанционного программирования с анализаторами серий PSA, 8566/68 и 856x и другими
– Мультисенсорный интерфейс пользователя для всех анализаторов сигналов серии X/ открытая операционная система Windows 10
Максимальные возможности для глубокого исследования сигналов за счёт выдающихся технических характеристик
Анализатор сигналов PXA является прибором, который входит в состав серии Х и обладает самыми высокими храктеристиками. PXA является дальнейшим развитием существующих анализаторов сигналов высшего класса. Он охватывает диапазон частот до 50 ГГц и отличается уникальной гибкостью благодаря широкому спектру измерительных приложений и возможности модернизации аппаратных средств, в том числе, с помощью опций анализатора спектра в режиме реального времени, и позволяет измерять сигналы до 1,1 ГГц с использованием внешних смесителей. Высокие технические характеристики, гибкость и возможности модернизации позволяют использовать анализаторы сигналов серии PXA для решения самых сложных задач в аэрокосмической, оборонной и телекоммуникационной отраслях, а также во многих других областях.
Серия Х, в которую входит и анализатор сигналов N9030B PXA, представляет собой эволюционный подход к анализу сигналов, объединяющий измерительное оборудование, методики измерений и программное обеспечение. Благодаря возможности выбора из широкого круга измерительных приборов и программ этот подход предоставляет пользователям дополнительную гибкость при удовлетворении их коммерческих и технических требований в настоящее время и в будущем.
Основные технические характеристики
| Диапазон частот | Связь по пост. току | Связь по перем. току |
| Опция 503 | От 2 Гц до 3,6 ГГц | От 10 МГц до 3,6 ГГц |
| Опция 508 | От 2 Гц до до 8,4 ГГц | От 10 МГц до 8,4 ГГц |
| Опция 513 | От 2 Гц до до 13,6 ГГц | От 10 МГц до 13,6 ГГц |
| Опция 526 | От 2 Гц до до 26,5 ГГц | От 10 МГц до 26,5 ГГц |
| Опция 543 | От 2 Гц до 43 ГГц | Неприменимо |
| Опция 544 | От 2 Гц до 44 ГГц | Неприменимо |
| Опция 550 | От 2 Гц до 50 ГГц | Неприменимо |
Генератор опорной частоты (ОГ)
| Скорость старения | ±1 х 10-6; ±1 х 10-7 (опция PFR) (за год) |
| Температ. нестабильность | ±2 х 10-6; ±1,5 х 10-8 (опция PFR) (от 20 до 30 °С) |
| Достижимая погрешность начальной калибровки | ±1,4 х 10-6; ±4 х 10-8 (опция PFR) |
Полоса пропускания (RBW)
| Полоса (по уровню –3,01 дБ) | от 1 Гц до 3 МГц (с шагом 10 %), 4, 5, 6 и 8 МГц | |
| Избирательность (–60/–3 дБ) | 4,1 : 1 (ном.) | |
| Полосы пропускания для измерений ЭМП при оценке на соответствие нормам CISPR | 200 Гц, 9 кГц, 120 кГц, 1 МГц | (требуется опция EMC или N6141C) |
| Полосы пропускания для измерений ЭМП при оценке на соответствие нормам
MIL STD 461E | 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц, 1 МГц | (требуется опция EMC или N6141C) |
Макс. полоса анализа
| Станд. комплектация | 25 МГц |
| Опция B40/B85 | 40 МГц/ 85 МГц |
| Опция B1X/B2X/B5X | 160 МГц/ 255 МГц/ 510 МГц |
Электронный аттенюатор (опция EA3)
| Диапазон частот | от 10 Гц до 3,6 ГГц |
| Пределы ослабления | |
Электронный аттенюатор | от 0 до 24 дБ с шагом 1 дБ |
Общие пределы ослабления (механический + электронный
аттенюаторы) | от 0 до 94 дБ с шагом 1 дБ |
Суммарная абсолютная погрешность измерения уровня
(ослабление 10 дБ, от 20 до 30 °С, полоса пропускания от 1 Гц до 1 МГц, уровень входного сигнала от –10 до –50 дБм, все установки авт. связаны, за исключением Auto Swp Time = Accy, опорный уровень - любой, тип шкалы - любой, σ = номинальное стандартное отклонение)
| На 50 МГц | ±0,24 дБ |
| На всех частотах | ±(0,24 дБ + неравномерность АЧХ) |
| От 10 Гц до 3,6 ГГц | ±0,19 дБ (95-й процентиль, ≈2σ) |
| Предусилитель включён (опции P03, P08, P13, P26, P43, P44 и P50) | |
| На всех частотах | ±(0,36 дБ + неравномерность АЧХ) |
Входной коэффициент стоячей волны по напряжению (КСВн)
(ослабление входного аттенюатора ≥ 10 дБ)
| Опции 503, 508, 513, 526 | Опции 543, 544, 550 | |
| 50 МГц | 1,07: 1 (ном.) | 1,025: 1 (ном.) |
| От 10 МГц до 3,6 ГГц | 1,139 (95-й процентиль) | 1,134 (95-й процентиль) |
| От 3,5 до 8,4 ГГц | 1,290 (95-й процентиль) | 1,152 (95-й процентиль) |
| От 8,3 до 13,6 ГГц | 1,388 (95-й процентиль) | 1,178 (95-й процентиль) |
| От 13,5 до 17,1 ГГц | 1,403 (95-й процентиль) | 1,204 (95-й процентиль) |
| От 17,0 до 26,5 ГГц | 1,475 (95-й процентиль) | 1,331 (95-й процентиль) |
| От 26,4 до 34,5 ГГц | неприменимо | 1,321 (95-й процентиль) |
| От 34,4 до 50 ГГц | неприменимо | 1,378 (95-й процентиль) |
| Предусилитель включён (ослабление входного аттенюатора 0 дБ)
(опции P03, P08, P13, P26, P43, P44 и P50) | ||
| От 10 МГц до 3,6 ГГц | 1,45 (95-й процентиль) | 1,393 (95-й процентиль) |
| От 3,5 до 8,4 ГГц | 1,54 (95-й процентиль) | 1,50 (95-й процентиль) |
| От 8,3 до 13,6 ГГц | 1,57 (95-й процентиль) | 1,310 (95-й процентиль) |
| От 13,5 до 17,1 ГГц | 1,48 (95-й процентиль) | 1,330 (95-й процентиль) |
| От 17,0 до 26,5 ГГц | 1,54 (95-й процентиль) | 1,339 (95-й процентиль) |
| От 26,4 до 34,5 ГГц | неприменимо | 1,41 (95-й процентиль) |
| От 34,4 до 50 ГГц | неприменимо | 1,42 (95-й процентиль) |
Предусилитель (опции P03, P07, P32, P44)
| Диапазон частот | |
Опция P03/P08/P13/P26 | от 9 кГц до 3,6 ГГц/ 8,4 ГГц/ 13,5 ГГц 26,5 ГГц |
Опция P43/P44/P50 | от 9 кГц до 43 ГГц/ 44 ГГц/ 50 ГГц |
| Коэффициент усиления | |
От 9 кГц до 3,6 ГГц | +20 дБ (ном.) |
От 3,6 до 26,5 ГГц | +35 дБ (ном.) |
От 26,5 до 50 ГГц | +40 дБ (ном.) |
Средний уровень собственных шумов с включённым режимом NFE
(примеры эффективных значений, от 20 до 30 °C)
| Частота | Предусилитель выкл. | Предусилитель вкл. | Тракт с низким уровнем шумов вкл. |
| ВЧ/СВЧ (опции P03, P08, P13, P26) | |||
| Середина полосы 0 (1,8 ГГц) | –161 дБм | –172 дБм | неприменимо |
| Середина полосы 1 (5,95 ГГц) | –158 дБм | –172 дБм | –162 дБм |
| Середина полосы 2 (10,95 ГГц) | –159 дБм | –168 дБм | –162 дБм |
| Середина полосы 3 (15,3 ГГц) | –152 дБм | –165 дБм | –160 дБм |
| Середина полосы 4 (21,75 ГГц) | –149 дБм | –160 дБм | –160 дБм |
| мм диапазон (опции 543, 544, 550) | |||
| Середина полосы 0 (1,8 ГГц) | –160 дБм | –172 дБм | неприменимо |
| Середина полосы 1 (5,95 ГГц) | –154 дБм | –164 дБм | –157 дБм |
| Середина полосы 2 (10,95 ГГц) | –155 дБм | –167 дБм | –157 дБм |
| Середина полосы 3 (15,3 ГГц) | –154 дБм | –167 дБм | –157 дБм |
| Середина полосы 4 (21,75 ГГц) | –152 дБм | –165 дБм | –157 дБм |
| Середина полосы 5 (30,4 ГГц) | –148 дБм | –160 дБм | –157 дБм |
| Середина полосы 6 (42,7 ГГц) | –143 дБм | –156 дБм | –150 дБм |
Интермодуляционные искажения третьего порядка (TOI)
(два тона по –16 дБм на входном смесителе с разнесением тонов более 5-кратной ширины полосы предфильтра ПЧ, от 20 до 30 °С)
| TOI | TOI (тип.) | |
| Для всех опций диапазонов частот (опции 503, 508, 513, 526, 543, 544 и 550) | ||
| От 10 до 150 МГц | +13 дБм | +16 дБм |
| От 150 до 600 МГц | +18 дБм | +21 дБм |
| От 0,6 до 1,1 ГГц | +20 дБм | +22 дБм |
| От 1,1 до 3,6 ГГц | +21 дБм | +23 дБм |
| Только для мм-диапазона (опции 543, 544 и 550) | ||
| От 3,5 до 8,4 ГГц | +16 дБм | +23 дБм |
| От 8,3 до 13,6 ГГц | +16 дБм | +23 дБм |
| От 13,5 до 17 ГГц | +13 дБм | +17 дБм |
| От 17 до 26,5 ГГц | +13 дБм | +20 дБм |
| От 26,5 до 50 ГГц | +16 дБм | +13 дБм |
| Предусилитель включён (опции P03, P08, P13, P26, P43, P44 и P50) | ||
| Два тона на входе предусилителя | ||
| (два тона по –45 дБм) | от 10 до 500 МГц | +4 дБм (ном.) |
| (два тона по –45 дБм) | от 500 МГц до 3,6 ГГц | +4,5 дБм (ном.) |
| (два тона по –50 дБм) | от 3,6 до 26,5 ГГц | –15 дБм (ном.) |
Фазовый шум (шумовые боковые полосы, от 20 до 30 °С, центр. частота CF = 1 ГГц)
| Отстройка от несущей (без опции EP0) | Нормир. значение | Типовое значение |
| 10 Гц | –80 дБн/Гц (ном.) | |
| 100 Гц | –94 дБн/Гц | –100 дБн/Гц (тип.) |
| 1 кГц | –121 дБн/Гц | –125 дБн/Гц (тип.) |
| 10 кГц | –129 дБн/Гц | –132 дБн/Гц (тип.) |
| 30 кГц | –130 дБн/Гц | –132 дБн/Гц (тип.) |
| 100 кГц | –129 дБн/Гц | –131 дБн/Гц (тип.) |
| 1 МГц | –145 дБн/Гц | –146 дБн/Гц (тип.) |
| 10 МГц | –155 дБн/Гц | –158 дБн/Гц (тип.) |
I/Q-анализатор
Полоса пропускания (измерение спектра)
| Диапазон | |
Полный | от 100 мГц до 3 МГц |
Полоса обзора = 1 МГц | от 50 Гц до 3 МГц |
Полоса обзора = 10 кГц | от 1 Гц до 10 кГц |
Полоса обзора = 10 кГц | от 100 мГц до 100 Гц |
Полоса анализа (измерение сигналов)
| Станд. комплектация | от 10 Гц до 10 МГц/от 10 Гц до 25 МГц |
| Опция B40/B85/B1A/B1X | от 10 Гц до 40 МГц/85 МГц/125 МГц/160 МГц |
| Длина записи | 4000000 пар I/Q-выборок | ||
| 89600 VSA или N9064A | 32 бита | 64 бита | Память |
| Опция DP2, B40 или MPB | 536 Мвыб | 268 Мвыб | 2 Гбайта |
| Ни одна из этих опций | 4000000 пар I/Q- выборок (зависит от упаковки данных) |
Анализатор спектра реального времени (RTSA)
Анализ спектра в режиме реального времени (опция RT1 или RT2)
| Полоса анализа в режиме реальном времени | |
Опция RT1/RT2 | до 510 МГц (N9030B) |
| Минимальный обнаруживаемый сигнал при отношении сигнал/маска > 60 дБ | |
Опция RT1/RT2 | 11,42 нс/5,0 нс |
| Минимальная длительность сигналов, обнаруживаемых со 100%-ой вероятностью
при запуске по частотной маске (FMT) и при полном сохранении точностных
характеристик измерения уровня | |
Опция RT1/RT2 | 17,3 мкс/3,57 мкс |
Мин. время сбора данных | 100 мкс |
| Скорость БПФ | 292 969/c |
