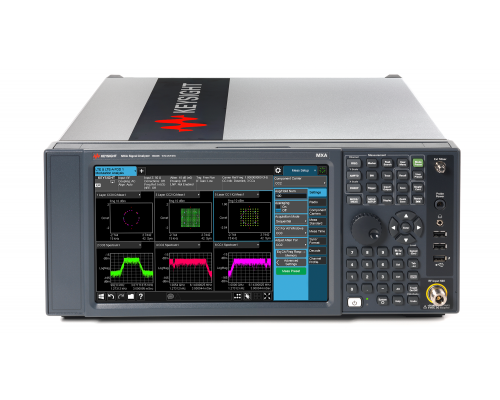

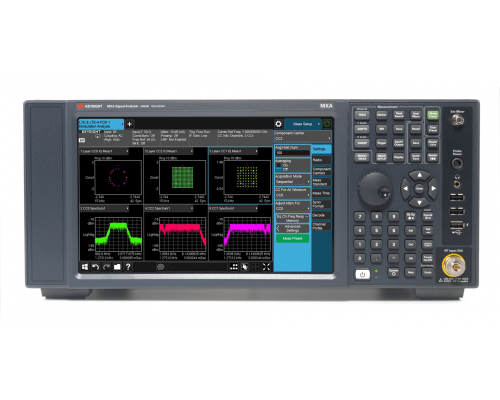

Анализатор сигналов/спектра среднего ценового класса N9020B MXA серии Х ( от 10 Гц до 3,6 ГГц/8,4 ГГц/13,6 ГГц/26,5 ГГц/32 ГГц/44 ГГц/50 ГГц )
Скорость переключения НГЖ:
| Станд. комплектация
|
Опция UNX
|
Опция UNY
|
|---|---|---|
| < 11 мс (тип.) | < 11 мс (тип.) | < 26 мс (тип.) |
| 7 мс (ном.) | 7 мс (ном.) | < 22 мс (ном.) |
Полосы частот:
| Номер | Диапазон частот | Коэффициент N 6 |
|---|---|---|
| 1 | От 100 кГц до 250 МГц | 1/8 |
| 2 | > 250 до 500 МГц | 1/16 |
| 3 | > 500 до 1 ГГц | 1/8 |
| 4 | > 1 до 2 ГГц | 1/4 |
| 5 | > 2 до 3,2 ГГц | 1/2 |
| 6 | > 3,2 до 9 ГГц | 1 |
Время установления:
| Станд. комплектация | Опция UNX | Опция UNY | |
|---|---|---|---|
| Частота (8 степень) | < 9 мс (тип.) | < 9 мс (тип.) | < 24 мс (тип.) |
| Уровень | < 5 мс (тип.) | < 5 мс (тип.) | < 5 мс (тип.) |
Максимальная выходная мощность (дБм): ТХ (тип.):
| Режим ультранизких характеристик фазового шума включён | ||||
|---|---|---|---|---|
| от 10 до 250 МГц (фильтры вкл.) | 11 | +11 (+13) | 11 | +11 (+13) |
| > 1 до 250 МГц (фильтры выкл.) 3 | 15 | +16 (+17) | 15 | +16 (+17) |
| Режим ультранизких характеристик фазового шума выключен | ||||
| от 10 до 250 МГц (фильтры вкл.) | 15 | +15 (+17) | 15 | +15 (+17) |
| > 0,25 до 2 ГГц (фильтры вкл.) | 15 | +16 (+17) | 15 | +16 (+17) |
| от 100 кГц до 250 кГц | +10 (ном.) | +10 (ном.) | +10 (ном.) | +10 (ном.) |
| > 250 кГц до 10 МГц | 14 | +14 (+17) | 14 | +14 (+17) |
| > 10 до < 60 МГц | 15 | +16 (+19) | 15 | +16 (+19) |
| от 60 до 400 МГц | 15 | +20 (+21) | 15 | +20 (+21) |
| > 0,4 до 3,2 ГГц 4 | 15 | +21 (+23) | 15 | +21 (+23) |
| > 3,2 до 9 ГГц | 15 | +22 (+23) | 14 | +21 (+22) |
Погрешность установки уровня мощности (дБ):
| От 250 кГц до 2 ГГц 6 | ±0,8 | ±0,8 | ±0,6 | ±0,6 | ±0,6 | ±1,2 |
|---|---|---|---|---|---|---|
| > 2 до 9 ГГц | ±1,0 | ±0,8 | ±0,8 | ±0,8 | ±0,8 | ±1,2 |
Погрешность установки уровня мощности с опцией 1E1 (дБ):
| От 250 до 2 ГГц 2 | ±0,8 | ±0,8 | ±0,6 | ±0,6 | ±0,6 | ±0,7 | ±0,8 |
|---|---|---|---|---|---|---|---|
| >2 до 9 ГГц | ±1,0 | ±0,8 | ±0,8 | ±0,8 | ±0,8 | ±0,9 | ±1,0 |
Чистота спектра:
Гармоники в единицах дБн при +10 дБм или максимальной нормированной выходной мощности в зависимости от того, какая из последних двух величин меньше
| Диапазон частот | Станд. комплектация |
|---|---|
| < 1 МГц | –25 дБн (тип.) |
| От 1 до < 10 МГц | –25 дБн |
| От 10 до < 60 МГц | –28 дБн |
| От 10 до < 60 МГц с опцией 1EH (фильтры включены) | –45 дБн 2 |
| От 0,06 до 2 ГГц | –30 дБн |
| От 0,06 до 2 ГГц с опцией 1EH (фильтры включены) | –55 дБн 2 |
| От 2 до 9 ГГц | –55 дБн |
| От 10 до 250 МГц, c опцией UNX или UNY | |
| С опцией 1EH (фильтры выключены): | –8 дБн (тип.) |
| С опцией 1EH (фильтры включены): | –55 дБн 3 |
Негармонические составляющие (дБн, при меньшем из значений: +10 дБм или макс. нормированной мощности):
| Частота | Отстройка > 3 кГц Станд. Комп. ТХ (тип.) | Отстройка > 300 Гц UNX/UNY ТХ (тип.) | Отстройка > 3 кГц UNY ТХ (тип.) | Зависящие от сети питания (≤ 300 Гц), тип. |
|---|---|---|---|---|
| От 250 кГц до 250 МГц | -58 (-62 7) | -58 (-62 7) | -58 | (-55) |
| От 1 до 250 МГц 8 | -80 (-88) | -80 (-88) | -80 | (-55) |
| >250 МГц до 1 ГГц | -80 (-88) | -80 (-88) | -80 | (-55) |
| >1 до 2 ГГц | -74 (-82) | -74 (-82) | -80 | (-55) |
| >2 до 3,2 ГГц | -68 (-76) | -68 (-76) | -80 | (-55) |
| >3,2 до 9 ГГц | -62 (-70) | -62 (-70) | -70 | (-55) |
Однополосный фазовый шум (дБн/Гц) (НГ):
| Отстройка от несущей |
|
|
|---|---|---|
| Частота | 20 кГц (ТХ) | 20 кГц (тип.) |
| От 250 кГц до 250 МГц 2 | -130 | -134 |
| >250 до 500 МГц 2 | -134 | -138 |
| >500 МГц до 1 ГГц 2 | -130 | -134 |
| >1 до 2 ГГц 2 | -124 | -128 |
| >2 до 3,2 ГГц 2 | -120 | -124 |
| >3,2 до 9 ГГц | -110 | -113 |
Опция UNX: абсолютный однополосный фазовый шум (дБн/Гц) (НГ):
| Отстройка от несущей | ||||||
|---|---|---|---|---|---|---|
| Частота | 1 Гц ТХ (тип.) | 10 Гц ТХ (тип.) | 100 Гц ТХ (тип.) | 1 кГц ТХ (тип.) | 10 кГц ТХ (тип.) | 100 кГц ТХ (тип.) |
| От 250 кГц до 250 МГц | –58 (–66) | –87 (–94) | –104 (–120) | –121 (–128) | –128 (–132) | –130 (–133) |
| >250 до 500 МГц | –61 (–72) | –88 (–98) | –108 (–118) | –126 (–132) | –132 (–136) | –136 (–141) |
| >500 МГц до 1 ГГц | –57 (–65) | –84 (–93) | –101 (–111) | –121 (–130) | –130 (–134) | –130 (–135) |
| >1 до 2 ГГц | –51 (–58) | –79 (–86) | –96 (–106) | –115 (–124) | –124 (–129) | –124 (–129) |
| >2 до 3,2 ГГц | –46 (–54) | –74 (–82) | –92 (–102) | –111 (–120) | –120 (–124) | –120 (–124) |
| >3,2 до 9 ГГц | –37 (–44) | –65 (–72) | –81 (–92) | –101 (–109) | –110 (–114) | –110 (–115) |
Опция UNY: абсолютный однополосный фазовый шум (дБн/Гц) (НГ):
| Отстройка от несущей, оптимизированная для значений менее чем 150 кГц (режим 1) | ||||||
|---|---|---|---|---|---|---|
| Частота | 1 Гц ТХ (тип.) | 10 Гц ТХ (тип.) | 100 Гц ТХ (тип.) | 1 кГц ТХ (тип.) | 10 кГц ТХ (тип.) | 100 кГц ТХ (тип.) |
| От 250 кГц до 250 МГц | –64 (–70) | –92 (–98) | –115 (–125) | –123 (–135) | –138 (–144) | –141 (–144) |
| >250 до 500 МГц | –67 (–77) | –93 (–101) | –111 (–116) | –125 (–132) | –138 (–144) | –142 (–147) |
| >500 МГц до 1 ГГц | –62 (–69) | –91 (–99) | –105 (–111) | –121 (–128) | –138 (–143) | –138 (–144) |
| >1 до 2 ГГц | –57 (–63) | –86 (–90) | –100 (–106) | –115 (–121) | –133 (–138) | –133 (–139) |
| >2 до 3,2 ГГц | –52 (–58) | –81 (–84) | –96 (–102) | –111 (–117) | –128 (–134) | –128 (–134) |
| >3,2 до 9 ГГц | –43 (–49) | –72 (–76) | –85 (–91) | –101 (–107) | –120 (–126) | –120 (–125) |
Частотная модуляция (опция UNT):
| Максимальная девиация (1 степень) | Диапазон частот | Максимальная девиация |
|---|---|---|
| ВЧ–тракт по умолчанию | От 250 кГц до 250 МГц | 2 МГц |
| > 250 до 500 МГц | 1 МГц | |
| > 500 МГц до 1 ГГц | 2 МГц | |
| > 1 до 2 ГГц | 4 МГц | |
| > 2 до 3,2 ГГц | 8 МГц | |
| > 3,2 до 9 ГГц | 16 МГц | |
| Режим ультранизких характеристик фазового шума опции UNX или UNY | > 0,98 до 1,953 МГц | 3,906 кГц |
| > 1,953 до 3,906 МГц | 7,8125 кГц | |
| > 3,906 до 7,813 МГц | 15,625 кГц | |
| > 7,813 до 15,63 МГц | 31,25 кГц | |
| > 15,63 до 31,25 МГц | 62,5 кГц | |
| > 31,25 до 62,5 МГц | 125 кГц | |
| > 62,5 до 125 МГц | 250 кГц | |
| > 125 до 250 МГц | 500 кГц |
Максимальная девиация
ВЧ-тракт стандартной комплектации или тракт по умолчанию опции UNX:
| Диапазон частот | Режим полосы 100 кГц | Режим полосы 1 МГц |
|---|---|---|
| От 250 кГц до 250 МГц | 20 рад | 2 рад |
| > 250 до 500 МГц | 10 рад | 1 рад |
| > 500 МГц до 1 ГГц | 20 рад | 2 рад |
| > 1 до 2 ГГц | 40 рад | 4 рад |
| > 2 до 3,2 ГГц | 80 рад | 8 рад |
| > 3,2 до 9 ГГц | 160 рад | 16 рад |
Режим ультранизких характеристик фазового шума опции UNX:
| Диапазон частот | Режим полосы 100 кГц | Режим полосы 1 МГц |
|---|---|---|
| > 0,98 до 1,953 МГц | 0,03906 рад | 0,003906 рад |
| > 1,953 до 3,906 МГц | 0,078125 рад | 0,0078125 рад |
| > 3,906 до 7,813 МГц | 0,15625 рад | 0,015625 рад |
| > 7,813 до 15,63 МГц | 0,3125 рад | 0,03125 рад |
| > 15,63 до 31,25 МГц | 0,625 рад | 0,0625 рад |
| > 31,25 до 62,5 МГц | 1,25 рад | 0,125 рад |
| > 62,5 до 125 МГц | 2,5 рад | 0,25 рад |
| > 125 до 250 МГц | 5 рад | 0,5 рад |
Частотные характеристики модуляции:
| Полоса частот модуляции (-3 дБ) | Станд. Компл. | UNX | UNY |
|---|---|---|---|
| Режим полосы 100 кГц От 0 до 100 кГц | Normal (нормальная) | Normal (нормальная) | Неприменимо |
| Режим полосы 1 МГц От 0 до 1 МГц (тип.) | High (широкая) | High (широкая) | Normal (нормальн.) |
| Режим полосы 10 МГц От 0 до 10 МГц (тип.) | Неприменимо | Неприменимо | High (широкая) |
Амплитудная модуляция (опция UNT) (тип.):
| Линейный режим | Экспоненц. (log) режим (только режим модуляция в сторону уменьшения амплит.) | Экспоненц. (log) режим (только режим модуляция в сторону уменьшения амплит.) | |
|---|---|---|---|
| Опция UNT | Опция UNT + 1SM | ||
| Глубина | |||
| Максимальная | |||
| АРМ включена | > 90% | > 20 дБ | > 20 дБ |
| АРМ выключена | > 95% | > 50 дБ | > 60 дБ 4 |
| с поиском мощности | |||
| или АРМ включена | |||
| с глубокой АМ | |||
| Пределы установки | от 0 до 100% | от 0 до 40 дБ | от 0 до 40 дБ |
| Чувствительность | от 0 до 100%/В | от 0 до 40 дБ/В | от 0 до 40 дБ/В |
| Разр. способность | 0,10% | 0,01 дБ | 0,01 дБ |
| Погрешность глубины модуляции (при частоте модуляции 1 кГц) | |||
|---|---|---|---|
| АРМ включена | <±(6% от устан. значения + 1%) | <±(2% от устан. знач. + 0,2 дБ) | <±(2% от устан. Значения + 0,2 дБ) |
| АРМ выключена | - | - | ±0,5 дБ (глубина < 2 дБ) |
| с поиском мощности | - | - | ±1 дБ (глубина < 10 дБ) |
| или АРМ включена | - | - | ±2 дБ (глубина < 40 дБ) |
| с глубокой АМ | - | - | ±3 дБ (глубина < 50 дБ) |
| - | - | ±5 дБ (глубина < 60 дБ) |
Импульсная модуляция:
| Импульсная модуляция | Cтанд. Компл. | Опция UNW |
|---|---|---|
| Подавление в паузе | 80 дБ (тип.) | 80 дБ |
| Время нарастания/спада (Tr, Tf) | ||
| от 50 до 400 МГц | 10 нс (тип.) | 15 нс (10 нс, тип.) |
| выше 400 МГц | 6 нс (тип.) | 10 нс (6 нс, тип.) |
| Минимальная длительность импульса | ||
| АРМ включена | 1 мкс | 1 мкс |
| АРМ выключена, включен режим поиска мощности | ||
| от 50 до 400 МГц | 150 нс | 30 нс |
| выше 400 МГц | 150 нс | 20 нс |
| Частота повторения | ||
| АРМ включена | от 10 Гц до 500 кГц | от 10 Гц до 500 кГц |
| АРМ выключена | от 0 до 3 МГц | от 0 до 10 МГц |
Стандартный срок гарантии 1 год
Документация:
Функциональные возможности
– Диапазон частот: от 10 Гц до 3,6; 8,4; 13,6; 26,5 ГГц; 32; 44; 50 ГГц; возможность расширения до 110 ГГц с помощью интеллектуальных смесителей на гармониках компании Keysight или до 1,1 ТГц c помощью внешних смесителей других производителей
– Полоса анализа демодуляции 25 МГц (станд. комплектация), 40, 85, 125 или 160 МГц (опция)
– Функция быстрого свипирования в стандартной комплектации новых приборов с опциями B40, DP2 или MPB; функция быстрых измерений мощности (опция FP2)
– Функция анализа спектра в режиме реального времени со 100%-ой вероятностью захвата сигналов длительностью от 3,57 мкс
Основные технические характеристики
– Абсолютная погрешность измерения уровня: ±0,23 дБ
– Фазовый шум: –114 дБн/Гц, при отстройке 10 кГц; уровень точки пересечения третьего порядка (TOI): +20 дБм
– Средний уровень собственных шумов (DANL) с включённым предусилителем: –166 дБм с возможностью улучшения до 10 дБ с опцией NFE (понижение уровня собственных шумов)
– Динамический диапазон измерения коэффициента мощности в соседнем канале (ACLR) системы W-CDMA (с опцией коррекции шума): –78 дБн
Измерительные приложения и программное обеспечение
– Поддержка более 25 измерительных приложений, включающих приложения для сотовой связи, беспроводные сетей, цифрового видео, а также для задач общего назначения
– Расширенный анализ сигналов более чем 75 форматов с помощью встроенной программы векторного анализа сигналов 89600 VSA, работающей на базе анализатора сигналов МXA
– Программное обеспечение анализа данных MATLAB для задач анализа, визуализации данных и автоматизации измерений общего назначения
– Одноклавишные измерения мощности PowerSuite в стандартной комплектации
Автоматизация и возможности подключения
– Соответствие классу С стандарта LXI, поддержка команд SCPI, драйверов IVI-COM
– Интерфейсы: USB 3.0, 1000Base-T LAN, GPIB
– Совместимость по языку дистанционного программирования с анализаторами серий PSA, 8566/68 и 856x
– Мультисенсорный интерфейс пользователя для всех анализаторов сигналов серии X/ открытая операционная система Windows 10
Ускорение тестирования систем беспроводной связи с помощью анализатора сигналов N9020B MXA
Анализатор сигналов Keysight N9020B MXA позволяет значительно ускорить разработку новых устройств беспроводной связи, сократить сроки запуска их в производство и вывода на рынок. Благодаря своим разносторонним возможностям, анализатор легко адаптируется к постоянно меняющимся требованиям тестирования, связанным с появлением новых стандартов связи и новых поколений устройств.
Опция анализатора спектра реального времени (RTSA) предназначена для модернизации новых или уже находящихся в эксплуатации анализаторов сигналов MXA. Добавление функции анализа спектра в режиме реального времени позволяет наблюдать, захватывать и понимать поведение самых трудноуловимых сигналов во всё более усложняющейся сигнальной среде. В сочетании с широкой полосой демодуляции до 160 МГц анализаторы MXA позволяют выполнять точный анализ сигналов беспроводной связи и интерфейсов следующего поколения.
Серия Х, в которую входит и анализатор сигналов N9020B MXA, представляет собой эволюционный подход к анализу сигналов, объединяющий измерительное оборудование, методики измерений и программное обеспечение. Благодаря возможности выбора из широкого круга измерительных приборов и программ этот подход предоставляет пользователям дополнительную гибкость при удовлетворении их коммерческих и технических требований в настоящее время и в будущем.
Основные технические характеристики
| Диапазон частот | Связь по пост. току | Связь по перем. току |
| N9020B-503 | от 10 Гц до 3,6 ГГц | от 10 МГц до 3,6 ГГц |
| N9020B-508 | от 10 Гц до 8,4 ГГц | от 10 МГц до 8,4 ГГц |
| N9020B-513 | от 10 Гц до 13,6 ГГц | от 10 МГц до 13,6 ГГц |
| N9020B-526 | от 10 Гц до 26,5 ГГц | от 10 МГц до 26,5 ГГц |
| N9020B-532 | от 10 Гц до 32 ГГц | Неприменимо |
| N9020B-544 | от 10 Гц до 32 ГГц | Неприменимо |
| N9020B-550 | от 10 Гц до 50 ГГц | Неприменимо |
Генератор опорной частоты (ОГ)
| Скорость старения | ±1 х 10-6; ±1 х 10-7 (опция PFR) (за год) |
| Температ. нестабильность | ±2 х 10-6; ±1,5 х 10-8 (опция PFR) (от 20 до 30 °С) |
| Достижимая погрешность начальной калибровки | ±1,4 х 10-6; ±4 х 10-8 (опция PFR) |
Полоса пропускания (RBW)
| Полоса (по уровню –3,01 дБ) | от 1 Гц до 3 МГц (с шагом 10 %), 4, 5, 6 и 8 МГц | |
| Избирательность (–60/–3 дБ) | 4,1 : 1 (ном.) | |
| Полосы пропускания для измерений ЭМП при оценке на соответствие нормам CISPR | 200 Гц, 9 кГц, 120 кГц, 1 МГц | (требуется опция EMC или N6141C) |
| Полосы пропускания для измерений ЭМП при оценке на соответствие нормам
MIL STD 461 | 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц, 1 МГц | (требуется опция EMC или N6141C) |
Полоса анализа
| Станд. комплектация | 25 МГц |
| Опция B40/B85/B1A/B1X | 40 МГц/ 85 МГц/ 125 МГц/ 160 МГц |
Электронный аттенюатор (опция EA3)
| Диапазон частот | от 10 Гц до 3,6 ГГц |
| Пределы ослабления | |
Электронный аттенюатор | от 0 до 24 дБ с шагом 1 дБ |
Общие пределы ослабления (механический + электронный
аттенюаторы) | от 0 до 94 дБ с шагом 1 дБ |
Суммарная абсолютная погрешность измерения уровня
(ослабление 10 дБ, от 20 до 30 °С, полоса пропускания от 1 Гц до 1 МГц, уровень входного сигнала от –10 до –50 дБм, все установки авт. связаны, за исключением Auto Swp Time = Accy, опорный уровень - любой, тип шкалы - любой, σ = номинальное стандартное отклонение)
На 50 МГц | ±0,33 дБ |
На всех частотах | ±(0,33 дБ + неравномерность АЧХ) |
От 20 Гц до 3,6 ГГц | ±0,23 дБ (95-й процентиль, ≈2s) |
| Предусилитель включён (опция P03, P08, P13, P26, P32, P44 и P50) | |
На всех частотах | ±(0,39 дБ + неравномерность АЧХ) |
Входной коэффициент стоячей волны по напряжению (КСВн)
(ослабление входного аттенюатора ≥ 10 дБ, 95-й процентиль)
| Опции 503, 508, 513, 526 | Опции 532, 544, 550 | |
| От 10 МГц до 3,6 ГГц | 1,142 | 1,147 |
| От 3,5 до 8,4 ГГц | 1,33 | 1,221 |
| От 8,4 до 13,6 ГГц | 1,48 | 1,276 |
| От 13,6 до 17,1 ГГц | 1,46 | 1,285 |
| От 17,0 до 26,5 ГГц | 1,55 | 1,430 |
| От 26,4 до 34,5 ГГц | Неприменимо | 1,424 |
| От 34,4 до 50 ГГц | Неприменимо | 1,533 |
| Предусилитель включён (ослабление 0 дБ) (опция P03, P08, P13, P26, P32, P44, P50) | ||
| От 10 МГц до 3,6 ГГц | 1,80 | 1,450 |
| От 3,5 до 8,4 ГГц | 1,68 | 1,522 |
| От 8,4 до 13,6 ГГц | 1,69 | 1,430 |
| От 13,6 до 17,1 ГГц | 1,66 | 1,432 |
| От 17,0 до 26,5 ГГц | 1,66 | 1,562 |
| От 26,4 до 34,5 ГГц | Неприменимо | 1,375 |
| От 34,4 до 50 ГГц | Неприменимо | 1,483 |
Предусилитель
| Диапазон частот | |
Опция P03/P08/P13/P26 | От 100 кГц до 3,6 ГГц/ 8,4 ГГц/ 13,6 ГГц/ 26,5 ГГц |
Опция P32/P44/P50 | От 100 кГц до 32 ГГц/ 44 ГГц/ 50 ГГц |
| Коэффициент усиления | |
От 100 кГц до 3,6 ГГц | +20 дБ (ном.) |
От 3,6 до 26,5 ГГц | +35 дБ (ном.) |
От 26,5 до 50 ГГц | +40 дБ (ном.) |
Уровень компрессии усиления на 1 дБ (два тона) (усилитель выключен)
| Полоса частот | Сумм. мощность на входном смесителе | Уровень компресии |
| От 20 до 500 МГц | 0 дБм | +3 дБм (тип.) |
| От 500 МГц до 3,6 ГГц | +3 дБм | +7 дБм (тип.) |
| От 3,6 до 26,5 ГГц | 0 дБм | +4 дБм (тип.) |
| От 26,5 до 50ГГц | 0 дБм | 0 дБм (ном.) |
Средний уровень собственных шумов с включённым режимом NFE (опция NF2)
(95-й процентиль)
| Частота | Предусилитель выкл. | Предусилитель вкл. |
| ВЧ/СВЧ (опции 503, 508, 513, 526) | ||
| Полоса 0 (f > 20 МГц) | –162 дБм | –172 дБм |
| Полоса 1 | –160 дБм | –170 дБм |
| Полоса 2 | –160 дБм | –170 дБм |
| Полоса 3 | –156 дБм | –170 дБм |
| Полоса 4 | –148 дБм | –164 дБм |
| мм диапазон (опции 543, 544, 550) | ||
| Полоса 0 (f > 20 МГц) | –163 дБм | –174 дБм |
| Полоса 1 | –160 дБм | –172 дБм |
| Полоса 2 | –161 дБм | –173 дБм |
| Полоса 3 | –161 дБм | –174 дБм |
| Полоса 4 | –158 дБм | –171 дБм |
| Полоса 5 | –157 дБм | –169 дБм |
| Полоса 6 | –152 дБм | –165 дБм |
| Улучшение DANL с опцией NF2 | превышает 9 дБ |
Интермодуляционные искажения третьего порядка (TOI)
(два тона по –30 дБм на входном смесителе с разнесением тонов более 5-кратной ширины полосы предфильтра ПЧ, от 20 до 30 °С)
| Уровень искажений | TOI | TOI (тип.) | |
| Для всех ВЧ/СВЧ диапазонов частот (опции 503, 508, 513, 526) | |||
| От 10 до 100 МГц | –84 дБн | +12 дБм | +17 дБм |
| От 100 до 400 МГц | –90 дБн | +15 дБм | +20 дБм |
| От 0,4 до 1,7 ГГц | –92 дБн | +16 дБм | +20 дБм |
| От 1,7 до 3,6 ГГц | –92 дБн | +16 дБм | +19 дБм |
| От 3,6 до 26,5 ГГц | –90 дБн | +15 дБм | +18 дБм |
| Только для мм-диапазона (опции 543, 544 и 550) | |||
| От 10 до 100 МГц | –88 дБн | +14 дБм | +17 дБм |
| От 100 МГц до 3,95 ГГц | –92 дБн | +16 дБм | +19 дБм |
| От 3,95 до 8,4 ГГц | –90 дБн | +15 дБм | +18 дБм |
| От 8,3 до 13,6 ГГц | –90 дБн | +15 дБм | +21 дБм |
| От 13,5 до 17,1 ГГц | –84 дБн | +12 дБм | +16 дБм |
| От 17 до 34,5 ГГц | –82 дБн | +11 дБм | +18 дБм |
| От 34,4 до 50 ГГц | –80 дБн | +10 дБм | +18 дБм (ном.) |
| Предусилитель включён: два тона на входе предусилителя (P03, P08, P13, P26) | |||
| (два тона по –45 дБм) | от 10 до 500 МГц | +4 дБм (ном.) | |
| (два тона по –45 дБм) | от 500 МГц до 3,6 ГГц | +5 дБм (ном.) | |
| (два тона по –50 дБм) | от 3,6 до 26,5 ГГц | +15 дБм (ном.) | |
| Предусилитель включён: два тона на входе предусилителя (P43, P44 и P50) | |||
| (два тона по –45 дБм) | от 10 до 3,6 ГГц | 0 дБм (ном.) | |
| (два тона по –50 дБм) | от 3,6 до 26,5 ГГц | –18 дБм (ном.) |
Фазовый шум (шумовые боковые полосы, от 20 до 30 °С, центр. частота CF = 1 ГГц)
| Отстройка от несущей | Нормир. значение | Тип. значение |
| 10 Гц | –80 дБн/Гц (ном.) | |
| 100 Гц | –91 дБн/Гц | –100 дБн/Гц (ном.) |
| 1 кГц | –112 дБн/Гц (ном.) | |
| 10 кГц | –113 дБн/Гц | –114 дБн/Гц (ном.) |
| 100 кГц | –116 дБн/Гц | –117 дБн/Гц (ном.) |
| 1 МГц | –135 дБн/Гц | –136 дБн/Гц (ном.) |
| 10 кГц | –148 дБн/Гц (ном.) |
I/Q-анализатор
Полоса пропускания (измерение спектра)
| Диапазон | |
Полный | от 100 мГц до 3 МГц |
Полоса обзора = 1 МГц | от 50 Гц до 3 МГц |
Полоса обзора = 10 кГц | от 1 Гц до 10 кГц |
Полоса обзора = 100 Гц | от 100 мГц до 100 Гц |
Полоса анализа (измерение сигналов)
| Станд. комплектация | от 10 Гц до 10 МГц |
| Опция B25 (станд. компл.) | от 10 Гц до 25 МГц |
| Опция B40/B85/B1A/B1X | от 10 Гц до 40 МГц/85 МГц/125 МГц/160 МГц |
| Длина записи | 4000000 пар I/Q-выборок | ||
| 89600 VSA или N9064A | 32 бита | 64 бита | Память |
| Опция DP2, B40 или MPB | 536 Мвыб | 268 Мвыб | 2 Гбайта |
| Ни одна из этих опций | 4000000 пар I/Q- выборок (зависит от упаковки данных) |
Анализатор спектра реального времени (RTSA)
Анализ спектра в режиме реального времени (опция RT1 или RT2)
| Полоса анализа в режиме реальном времени | |
Опция RT1/RT2 | до 160 МГц/до 160 МГц |
| Минимальный обнаруживаемый сигнал при отношении сигнал/маска > 60 дБ | |
Опция RT1/RT2 | 11,42 нс/5,0 нс |
| Минимальная длительность сигналов, обнаруживаемых со 100%-ой
вероятностью при запуске по частотной маске (FMT) и при полном сохранении
точностных характеристик измерения уровня | |
Опция RT1/RT2 | 17,3 мкс /3,57 мкс |
| Мин. время сбора данных | 100 мкс |
| Скорость БПФ | 292 969/c |
Технические характеристики
I/Q-анализатор
Общие характеристики
